複雑な非角柱状の CNC 部品の検査は、現代のメーカーにとって大きなボトルネックとなることがよくあります。従来の三次元測定機 (CMM) や手動ゲージでは、航空宇宙、自動車、医療業界が要求する複雑な形状に対応できません。この計測学のボトルネックにより、機械工場は重いコンポーネントを取り外し、温度管理されたラボに輸送し、CMM が利用できるまで長い列に並んで待つことを余儀なくされています。部品の再セットアップ中に重大な位置合わせエラーが発生する危険があると同時に、貴重な生産時間が失われます。
ポータブル 3D 計測は強力なパラダイム シフトをもたらし、生産現場に品質管理を直接もたらします。オペレーターは、ワークピースを治具から取り外すことなく、高密度の寸法データを取得できます。ハンドヘルド レーザー スキャンが有機的な自由形状ジオメトリをどのように処理するかを評価し、現実的な実装要件の概要を説明します。さらに、スループットの向上を評価し、ポータブル計測を日常の加工作業に統合するための堅実なビジネス ケースを構築できるよう支援します。
自由形状および有機的な CNC ジオメトリには高密度のデータ キャプチャが必要ですが、触覚 CMM プローブでは効率的に実行するのが困難です。

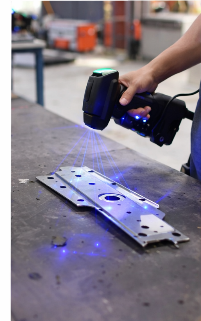

**スマート ハンドヘルド ブルー レーザー 3D スキャナ** は、つや消しスプレーを必要とせずに光沢のある反射する加工面を処理できるため、製造現場で優れた性能を発揮します。
導入を成功させるには、ベースライン精度だけでなく、体積精度、動的参照機能、スキャンと CAD ソフトウェアの統合も評価する必要があります。
ポータブル スキャナは検査のボトルネックを大幅に軽減しますが、超厳しい公差 (サブミクロン) 要件に対応するために従来の CMM を完全に置き換えるのではなく、強化します。
従来の CMM は、箱、円柱、平面などの角柱形状の測定に優れています。有機表面には、大きく異なる操作上の課題があります。表面を掃除するためのプローブ経路のプログラミングには、何時間もの専門的なエンジニアリング時間がかかります。カスタムの自動車用マニホールドや複雑な航空宇宙タービン ブレードを検討してください。品質チームは、触覚プローブのスタイラスが接線に対して完全に垂直に表面に当たるように、複雑なベクトルを定義する必要があります。この徹底的なプログラミング作業により、中核となるエンジニアリング リソースが消耗されます。
触覚プローブは本質的に、離散的な個別のデータ ポイントをキャプチャします。複雑な自由曲線全体で 50 個の点を取得するように CMM をプログラムする場合があります。ただし、これらの特定のタッチポイントの間に発生するすべてのことを完全に見逃してしまいます。突然の工具の食い込み、材料の微妙な跳ね返り、または局所的なビビリは、まったく検出されないことがよくあります。非線形表面には、公称 CAD モデルに対して機械加工されたプロファイルを真に検証するための高密度キャプチャ方法が必要です。
忙しい製造現場では、品質管理の物理的な物流を無視することはできません。重い、しっかりとクランプされた部品を 5 軸 CNC ミルから別の計測ラボに移動すると、大きな摩擦が生じます。すぐにセットアップに遅れが生じます。機械の治具から取り外されると、不合格となった部品を再調整して必要な再加工を行うのは非常に困難になります。オペレーターはスピンドルを回転させ続けて収益を生み出す代わりに、実験室のクリアランスを待つために重要な時間を無駄にしています。
よくある間違い: 自由形状コンポーネントの単純化された境界ボックス測定に依存すると、基礎となるプロファイルの偏差が隠れてしまうことがよくあります。エンジニアは、いくつかの戦略的タッチポイントが全体的な幾何学的準拠を保証すると誤って想定しています。
光学計測への移行は、これらの長い検査の遅れに直接対処します。短波長レーザーの物理学は、現代の金属加工のすべてを変えます。青色光は、古い赤色レーザー システムよりも短い波長で動作します。この物理的特性により、データ収集中に発生するスペックル ノイズが大幅に減少します。これは、光沢のある反射性のある機械加工金属上で信じられないほどきれいなデータをキャプチャすることに直接変換されます。切り出したばかりのアルミニウム部品に厄介なチョークやつや消しスプレーを塗る必要はもうありません。スマート ハンドヘルド ブルー レーザー 3D スキャナーは、 これらの困難な表面をネイティブに読み取り、コンポーネントの真の寸法の完全性を維持します。
計測機器は通常、作業現場の振動にさらされると問題が発生します。光学式追跡技術は、この従来の制限を完全に回避します。部品またはその保持治具上に小さな反射位置決めターゲットを配置することにより、システムは局所的な座標フレームワークを作成します。スキャナーと物理的部分は、互いに完全に独立して移動できます。近くをフォークリフトが走行したり、通路を横切って大型プレス機が発砲したりしても、測定データが破損することはありません。このダイナミックリファレンスにより、環境振動が完全に中和されます。
速度とデータ密度は、産業用計測においてポータブル スキャンが真の意味で優勢であることを表しています。 1 秒あたり数百万の離散ポイントをキャプチャすると、物理部品の完全でリッチなデジタル ツインが生成されます。個別の CMM プローブのヒット間に見つかる盲点を完全に排除します。この高密度の点群を元の 3D CAD モデルに瞬時にオーバーレイします。次に、検査ソフトウェアが非常に視覚的なカラー マップを生成します。このマップは、コンポーネント全体にわたって表面が公称公差から逸脱している場所を正確に強調表示します。
ベスト プラクティス: パーツのみではなく、保持治具上の物理的ターゲットを使用して、常に剛性の基準フレームを確立します。これにより、ターゲットを再適用することなく、複数の同一コンポーネントを検査できます。
メーカーは多くの場合、データシート上のベースライン精度仕様のみに焦点を当てます。ただし、複雑な CNC 形状での最終的な成功は空間分解能によって決まります。鋭い機械加工エッジや微妙な自由形状の変化を捉えるには、非常に詳細な情報が必要です。高 解像度レーザー 3D スキャナーは、 金属表面全体の微細な地形変化をマッピングします。本物の表面のずれと単なる工具の跡を明確に区別します。高解像度により、数学的に平滑化された近似ではなく、実際のジオメトリを確実にキャプチャできます。
物理的なスケールにより、長距離では測定誤差が増大します。航空宇宙用隔壁のような大型の連続 CNC 部品をスキャンする場合、体積精度が重要になります。ミリメートル/メートル (mm/m) で測定されるこの特定の指標は、大きな測定体積内を移動するときに誤差がどのように積み重なるかを定義します。 VDI/VDE などの組織は、これらの主張を認証するための標準化されたフレームワーク (VDI/VDE 2634 Part 3 など) を提供しています。後で組み立てが失敗するのを防ぐために、選択したデバイスが 2 メートルの鋳物の一方の端からもう一方の端まで厳しい公差を維持していることを確認する必要があります。
ハードウェアは計測方程式の半分しか表しません。 3D 測定用の高 精度 3D スキャナは、 堅牢な検査ソフトウェアがなければ実際には役に立ちません。 PolyWorks や Geomagic Control X などのプラットフォームへのシームレスなエクスポート機能が必要です。これらの高度なプログラムは、自動化された幾何寸法公差 (GD&T) 抽出を処理します。表面のプロファイル、真の位置、円筒度などの複雑なコールアウトを評価するには、大規模な点群データセットを迅速に処理し、認定されたコンプライアンス レポートを出力するソフトウェアが必要です。
検査基準 | 従来の触覚三次元測定機 | ハンドヘルド青色レーザースキャナー |
|---|---|---|
データ密度 | 低 (個別のタッチポイント) | 超高速 (1 秒あたり数百万ポイント) |
フリーフォームプログラミング | オーバーヘッドが高く、複雑なベクトル計画が必要 | 最小限のオーバーヘッド、直感的なスイープ動作 |
環境への配慮 | 高（温度・振動管理が必要） | 低 (ダイナミックリファレンスにより振動を遮断) |
表面処理 | 不要 | ほとんどの金属の青色レーザーには必要ありません |
深穴測定 | 優れた (サブミクロンの能力) | 見通し内光学系による制限 |
製造現場の光学スキャンは、従来の方法と比較して独自の運用ワークフローを実現します。ほとんどの計測グレードの光学システムでは、3D 空間内で方向を定めるために反射性接着ターゲットが必要です。スキャンを開始する前に、これらの小さなステッカーを部品または周囲の治具に貼り付ける必要があります。このターゲット アプリケーション フェーズでは、全体のサイクル タイムに短時間の手作業が追加されます。生産チームは、プロセスのボトルネックを回避するために、大量の検査ルーチンを計画する際に、この準備作業を考慮する必要があります。
ダイナミック リファレンスは物理的な振動を簡単に処理できますが、周囲の大気条件には依然として配慮が必要です。オープンな製造現場での極端な温度変動は、物理的な部品に直接影響を与えます。レーザー スキャナーの動作精度に関係なく、熱膨張により大型アルミニウム鋳物の寸法が変化します。オペレーターは、従来の測定方法で観察する場合と同様に、厳しい公差を検証する前に、部品が熱平衡に達していることを確認する必要があります。
ベンダーは、ポータブル スキャナを純粋にポイント アンド シュート デバイスとして販売することがよくあります。実際、物理的なスキャンプロセスは、ほとんどの機械工にとって非常に直感的です。ただし、真の学習曲線は、その後のデータ処理段階で現れます。取得した点群をマスター CAD モデルに正しく位置合わせするためのオペレーターのトレーニングには、専用の練習が必要です。ベストフィット、基準点システム (RPS)、またはデータムベースのアライメントをいつ使用するかを理解することが重要です。偏差分析を解釈するには、良品部品の誤った拒否を防ぐための基本的な計測学の知識が必要です。
適切なレーザースタンドオフ距離と掃引技術により、データキャプチャ速度を最適化します。
部品上の重要な幾何学的フィーチャが見えにくくなるのを避けるための、戦略的なターゲット配置。
迷光反射や不適切な露出設定によって引き起こされる誤ったデータ スパイクを認識します。
検査ソフトウェア環境内でのデータム位置合わせ戦略をマスターします。
カラーマップされた偏差レポートを、エンジニアリング図面のコールアウトに対して正確に解釈します。
新しい計測への投資を正当化するには、基本的な機器の仕様を超えて検討する必要があります。高価な部品が従来の CMM 検査を待っている間に、スピンドルのダウンタイムにかかる時間当たりの経済コストを測定します。このペナルティをマシン内スキャンを実行する能力と比較してください。アンクランプ前に部品を検証することは、再加工が必要な場合にすぐに加工を再開できることを意味します。このセットアップ時間の大幅な短縮により、製造現場全体のスループットが急速に向上します。
機器の最終候補リストをエンジニアリング公差の要求と厳密に一致させてください。必要のない過剰な機能を購入することは避けてください。ただし、主要な検査ツールの仕様を下回らないようにしてください。複雑な自由形状部品に±0.025mm 程度の公差が必要な場合、計測グレードの青色レーザー スキャナに投資することは論理的に完全に理にかなっています。これらの要件は実稼働環境で簡単に処理されます。逆に、アプリケーションがエンジンの深いボアに対して非常に厳しいサブミクロンの公差を要求する場合、コンプライアンスを達成するには従来の CMM が依然として絶対に必要です。
光沢のあるマーケティングパンフレットのみに基づいて光学測定装置を購入しないでください。品質管理者は、実際の状況下でのライブのオンサイトデモンストレーションを要求する必要があります。厳密な概念実証により、特定の照明条件、表面仕上げ、製造現場の制約下で装置が動作することが検証されます。
現在製造中の最も困難で反射率の高い自由形状パーツを 3 つ選択します。
ベンダーが自社で完璧に製造したマット仕上げのテストブロックを使用することを拒否してください。
稼働中の作業現場で、CNC マシンが稼働している横で直接デモンストレーションを実施します。
ターゲット アプリケーションから最終的な GD&T レポート生成までのプロセス全体の時間を計測します。
スキャンされた点群データを、まったく同じ部品の履歴 CMM レポートと比較します。
ハンドヘルドレーザースキャンへの移行は、永続的な CMM バックログを解消するための戦略的な運用上の動きとして機能します。これにより、チームは製造現場で直接、複雑な形状の 100% 表面検査を達成できるようになります。高密度のデジタルツインをキャプチャすることで、触覚プローブが頻繁に見逃す局所的なツールの逸脱を特定します。
前進するには、現在の検査のボトルネックを監査して、失われた加工時間の数値を定量化することをお勧めします。最も厳しいクライアントの許容差に基づいて、最大許容容積偏差を定義します。最後に、自社のアクティブな製造部品を使用して、大手計測ベンダーと厳密なベンチマーク テストを開始し、実際のパフォーマンスを検証します。
A: いいえ。それらは補完的なものです。ハンドヘルド スキャナは、複雑な形状の製造現場での検証、リバース エンジニアリング、および全表面検査に最適です。 CMM は、超精密、深穴、またはサブミクロンの位置公差を実現するために依然として必要です。
A: 一般的にはありません。最新の青色レーザー技術は、高コントラスト、反射性、光沢のある表面をネイティブに処理できるように特別に設計されており、部品の真の寸法の完全性を維持します。
A: 従来の CMM のプログラミングと実行には複雑な表面の場合に数時間かかることがありますが、レーザー スキャンと事前にプログラムされた検査ソフトウェア テンプレートを組み合わせると、多くの場合プロセスが数分に短縮され、カラーマップされた偏差レポートが即座に生成されます。
