レーザー スキャン テクノロジーは、建築、建設、測量などの業界に革命をもたらしています。しかし、レーザー スキャナーは実際にどこまで到達できるのでしょうか?プロジェクトに適したスキャナーを選択するには、スキャナーの範囲を理解することが重要です。
この記事では、さまざまな種類のについて説明します。 レーザー スキャナー、その範囲に影響を与えるもの、および一般的な用途ニーズに最適なスキャナーを選択する方法を学びます。
レーザー スキャナーは、レーザー ビームを使用して物体や環境の 3 次元データをキャプチャするツールです。このデバイスは、レーザー パルスを発射し、物体に衝突してからレーザー パルスが戻ってくるまでの時間を計算することで距離を測定します。このプロセスにより、スキャンされた領域またはオブジェクトを正確に表す 3D 点群が生成されます。レーザー スキャナは、工業製造における小さな部品から測量における大規模な地形に至るまで、広範囲の表面や構造をキャプチャできます。
レーザー スキャナにはさまざまなタイプがあり、それぞれが範囲、精度、スキャン対象の環境の性質などの要素に基づいて特定のニーズを満たすように設計されています。さまざまな範囲の距離を測定できる機能は、建設、建築、考古学、地理空間マッピングなどの業界にとって非常に重要です。
短距離レーザー スキャナは通常、小さな物体や領域を詳細にスキャンするために使用されます。これらのスキャナは、品質管理、リバース エンジニアリング、工業デザインなどのアプリケーションでよく使用されます。彼らは、レーザービームを物体に投影し、その反射をレーザー源から既知の距離に配置されたカメラで捕捉する三角測量法を採用しています。これらのスキャナの通常の範囲は 0.1 ～ 5 メートルです。
これらのスキャナは、小さなオブジェクトを詳細にキャプチャするのに最適ですが、より大きな環境やオブジェクトには適していません。
中距離レーザー スキャナは、より大きな領域やオブジェクトをキャプチャするために使用されます。これらは、建築や建設だけでなく、自動車や航空宇宙産業でも一般的に使用されています。これらのスキャナは通常、飛行時間 (TOF) テクノロジーを採用しており、レーザー パルスが対象物に到達して戻ってくるまでの時間を測定します。中距離スキャナは、数メートルから最大約 50 メートルの範囲の距離をカバーできます。
これらのスキャナは範囲と詳細のバランスが取れており、より大きなコンポーネントや建築セクションのスキャンに最適です。
長距離レーザー スキャナは、測量、採掘、地形図作成などの大規模な用途向けに設計されています。これらのスキャナーには強力なレーザーと高度なテクノロジーが装備されており、数百メートルから数キロメートルまでのデータを正確にキャプチャします。多くの場合、飛行時間技術や位相シフト技術が使用され、長距離にわたる正確な測定が可能になります。長距離スキャナは、広大な地形や橋や高速道路などの大規模なインフラをキャプチャするために不可欠です。
これらのスキャナは、広い地理的領域からのデータを必要とするプロジェクトや、長距離をカバーする必要があるプロジェクトにとって非常に貴重です。
スキャナの種類 | 範囲 | 一般的なアプリケーション |
短距離3Dスキャナー | 0.1～5メートル | 品質管理、リバースエンジニアリング、小物スキャン |
中距離3Dスキャナー | 最大50メートル | 自動車、航空宇宙、建築 |
長距離3Dスキャナー | 数キロまで | 測量、採掘、地形図作成 |
ハンドヘルド 3D スキャナー | 0.1～3メートル | 小さなオブジェクトのスキャン、複雑な詳細 |
地上波3Dスキャナ | 1キロ以上まで | 大規模な屋外スキャン |
航空およびモバイルスキャナー | 数キロまで | 迅速なデータ収集のためのドローンまたは車両 |
レーザーのパワーと波長は、レーザー スキャナーの範囲に大きな影響を与えます。より高出力のレーザーはより長い距離を移動し、表面により深く浸透することができます。さらに、レーザーの波長は、レーザーがさまざまな表面とどのように相互作用するかにも影響します。たとえば、より短い波長のレーザーは特定の物質に吸収され、その範囲が制限される可能性があります。
スキャンされる表面の反射率は、スキャナの範囲に影響を与える可能性のあるもう 1 つの要因です。金属や光沢のある素材などの反射性の高い表面は、より多くのレーザー光を吸収する暗いマットな表面と比較して、長距離からスキャンできます。これは、特に長距離の場合、スキャナーが正確なデータをキャプチャする能力に影響を与える可能性があります。
照明、天候、大気条件などの環境要因はすべて、レーザー スキャナのパフォーマンスに影響を与える可能性があります。たとえば、明るい太陽光がレーザービームを妨げ、有効なスキャン範囲が減少する可能性があります。同様に、雨、霧、塵によってレーザー光が散乱し、スキャン性能が低下する可能性があります。屋外または厳しい環境向けのスキャナーを選択する場合は、これらの要素を考慮することが重要です。
スキャン範囲は重要ですが、スキャンの解像度と精度も重要な要素です。場合によっては、高精度を達成するには、物体や環境のより詳細な部分を確実に捕捉するために、より短い距離でのスキャンが必要になる場合があります。これにより、アプリケーションの精度要件に応じて、スキャナの有効範囲が制限される可能性があります。
要素 | 範囲への影響 |
レーザー出力と波長 | 出力が高いほど、より長いスキャン距離が可能になります。波長は、レーザーが特定の表面をどの程度透過できるかに影響します。 |
表面反射率 | 反射性の高い表面 (金属など) では、マットな表面や暗い表面と比較して、より長いスキャン範囲が可能になります。 |
環境条件 | 霧、雨、日光などの気象条件により、スキャナの有効範囲が短くなる可能性があります。 |
解像度と精度 | 精度を高くすると、有効範囲が狭くなることがよくあります。精度を確保するために、スキャナはより短い距離で動作する必要がある場合があります。 |

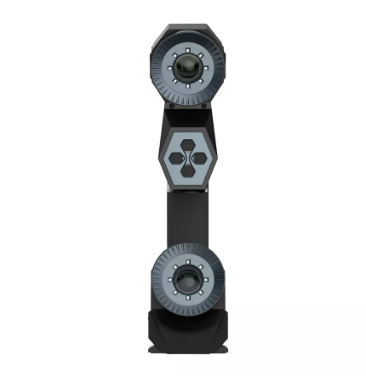

ハンドヘルド 3D レーザー スキャナは、小型から中型のオブジェクトのスキャンに最適なポータブル デバイスです。これらのスキャナは通常、0.1 ～ 3 メートルの範囲にあるため、個々のコンポーネントや小さなオブジェクトの詳細なスキャンに適しています。これらは、リバース エンジニアリング、産業検査、品質管理でよく使用されます。
固定レーザー スキャナは所定の位置に固定され、より大きな領域やオブジェクトをスキャンするために使用されます。これらのスキャナは、短距離、中距離、長距離のスキャナに分類できます。短距離スキャナは通常最大 5 メートルをスキャンしますが、中距離スキャナは最大 50 メートルのデータをキャプチャできます。長距離固定スキャナは最大数百メートルをスキャンでき、大規模プロジェクトや測量作業に最適です。
地上レーザー スキャナは、都市、地形、建設現場などの大規模な環境を調査するために設計されています。これらのスキャナは 1 キロメートルを超える範囲に対応しており、広範囲の屋外環境からデータをキャプチャするためによく使用されます。強力なレーザーと高度なスキャン技術を使用して、長距離にわたって正確な測定を提供します。
多くの場合ドローンに搭載される航空レーザー スキャナーと、通常は車両に搭載されるモバイル レーザー スキャナーは、広いエリアを迅速にスキャンするために使用されます。これらのスキャナは、プラットフォームの高度と速度に応じて、数キロメートルをカバーできます。これらは、地形図作成、土地測量、大規模インフラのスキャンに広く使用されています。
測量と地理空間マッピングには、大きな地形や構造物をキャプチャする機能を備えた長距離スキャナーが必要です。この目的で使用される一般的なレーザー スキャナは少なくとも 100 メートルの範囲が必要ですが、場合によっては数キロメートルの範囲に対応できるスキャナが使用されます。これらのスキャナは、詳細な地図の作成、土地測量の実施、地理的変化の監視に不可欠です。
建築や建設では、レーザー スキャナーを使用して建物、敷地、インフラストラクチャの寸法をキャプチャします。これらのアプリケーションでは、5 メートルから 100 メートルを超える範囲のスキャナがよく使用されます。これらのスキャナは、プロジェクトの計画、設計、構造文書化に役立つ詳細なデータを提供します。
自動車産業や航空宇宙産業では、品質管理、リバース エンジニアリング、コンポーネントの取り付けなどのタスクにレーザー スキャナーがよく使用されます。これらの業界では通常、長距離スキャンよりも詳細な検査に重点が置かれているため、0.1 ～ 30 メートルの範囲のスキャナーが必要です。
応用 | 必要な範囲 | 一般的なスキャナの種類 |
測量と地理空間マッピング | 100メートルから数キロメートル | 長距離3Dスキャナー |
建築と建設 | 5～100メートル | 据え置き型3Dスキャナ |
自動車および航空宇宙 | 0.1～30メートル | ハンドヘルドまたは中型 3D スキャナ |
レーザー スキャナを選択するときは、スキャンするオブジェクトまたは領域のサイズ、必要な詳細レベル、環境などのいくつかの要素を考慮することが重要です。大規模な屋外プロジェクトには長距離スキャナが最適ですが、詳細な検査には短距離または中距離スキャナの方が適している場合があります。プロジェクトを効率的かつ正確に完了するには、範囲要件を理解し、適切なスキャナーのタイプと一致させることが重要です。
スキャナの種類 | 範囲 | 一般的な使用例 | 代表的な精度 |
短距離スキャナー | 0.1～5メートル | 小物スキャン、精密検査 | 高精度、限られた距離 |
中距離スキャナー | 最大50メートル | 自動車、航空宇宙、建築 | 中程度の精度、中程度の範囲 |
長距離スキャナー | 数キロまで | 大規模測量、地形図作成 | 長距離では精度が低下する |
レーザー スキャナの範囲は、その用途を決定する上で非常に重要です。短距離スキャナは小さなオブジェクトの検査に最適ですが、長距離スキャナは測量などの大規模プロジェクトに必要です。範囲要素を理解し、適切なスキャナーを選択することで、企業は最適なツールを使用できるようになります。テクノロジーの進歩に伴い、スキャナーの範囲と精度は向上し続けます。高範囲のニーズに対して、 ZG Technologyなどの企業の製品は 、プロジェクトに大きな価値を加える正確な測定ソリューションを提供します。
A: 3D レーザー スキャナーの範囲は、その種類によって異なります。短距離スキャナは最大 5 メートルのデータをキャプチャでき、長距離モデルは最大数キロメートルをスキャンできます。
A: 要因には、レーザー出力、表面反射率、環境条件、スキャナーの解像度が含まれます。これらの要素はすべて、スキャナーがデータをどこまで効果的にキャプチャできるかに影響します。
A: はい、長距離 3D レーザー スキャナは、測量や地形図作成など、範囲が最大数キロメートルに及ぶ大規模なアプリケーションに最適です。
A: ハンドヘルド 3D レーザー スキャナの範囲は通常 0.1 ～ 3 メートルで、小さなオブジェクトのスキャンや詳細な検査に適しています。
A: 短距離スキャナはクローズアップに効果的ですが、建築構造物や屋外の地形など、より広い環境をキャプチャするには中長距離 3D レーザー スキャナが必要です。
