中国メーカーの品質管理およびリバースエンジニアリング用のRigelScanElite工業用グレード3Dスキャナー-ZGTechnology Co.、Ltd。

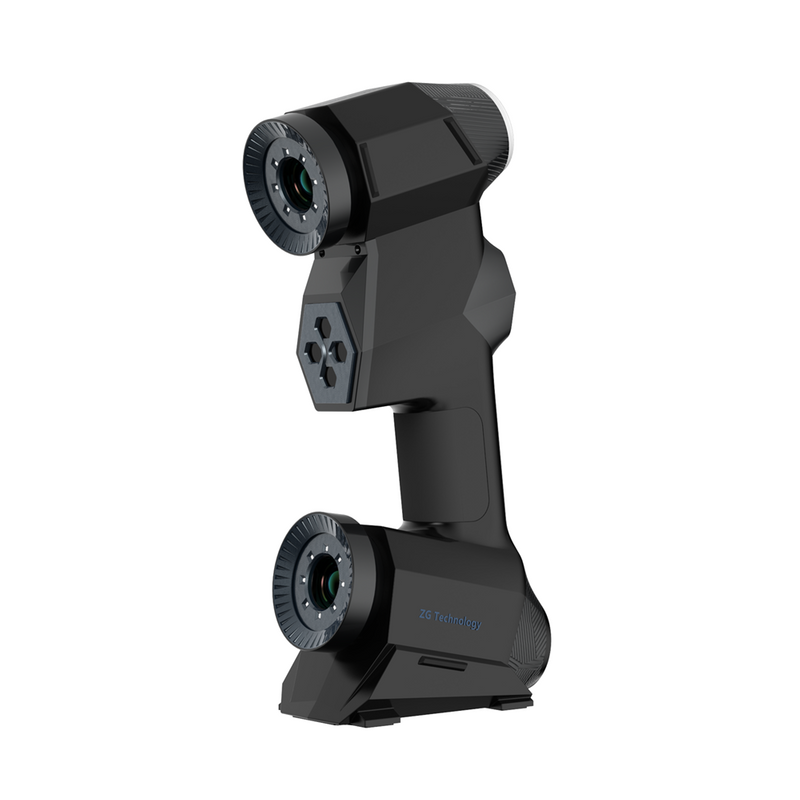

RigelScanシリーズハンドヘルド青色レーザー3Dスキャナーは、ZG Technology Co.、Ltdによって発売された新しい計測システムです。

RigelScan Eliteは、National Institute of Metrologyによって認定された、最大0.02mmの精度で部品の微細な特徴をキャプチャできます。RigelScan Eliteは、光沢のある表面を簡単にキャプチャするために青色レーザースキャンテクノロジーを適用しています。それまでの間、RigelScan Eliteにはワイヤレスモジュールを装備して、大きな部品をより簡単かつ柔軟にスキャンすることができます。したがって、RigelScanは、すべての業界に最適な3D測定ソリューションを提供します。

製品の特徴

計測グレードの3Dスキャンシステム

アップグレードされた計測グレードのスキャンシステム

ファインスキャンで最大0.01mmの精度と解像度

National Institute ofMetrologyによって認定されています

大規模なスキャンスケール

スキャン速度を上げるための最大600x550mmのスキャン領域

高度な青色レーザー技術

より強力な干渉防止、より正確でより細かいデータ

暗い表面や光沢のある表面のデータを簡単に取得する

使いやすい

操作が簡単で、30分以内に操作をマスターできます

技術仕様
モデル	RigelScan Elite
スキャンモード	標準モード	ファインモード
測定率	650,000測定/秒	450,000測定/秒
スキャンエリア	最大600x 550mm
レーザー光源	標準スキャン用の14本の青色レーザーライン+ 到達困難な領域用の追加の1つの青色レーザーライン+ ファインスキャン用の追加の5つの青色レーザーライン
ライトクラス	クラス2（アイセーフ）
解決	0.02mmまで
正確さ	0.02mmまで	0.01mmまで
体積精度	0.015mm + 0.035mm / m	-
体積精度+ PhotoShot	0.015mm + 0.015mm / m	-
スタンドオフ距離	300mm	150mm
被写界深度	450mm	150mm
被写界深度 @最も遠い範囲	550mm
スーパーリファレンス（オプション）	サポート
ポータブルCMM（オプション）	サポート
重さ	1kg
Dimensions	290mm x 125mm x 70mm
接続規格	USB 3.0
作業温度	-20〜40℃
作業湿度（結露しないこと）	10％〜90％
エクスポート形式	.stl、.ply、.obj、.txt、.xyz、.asc。などカスタマイズ可能
互換性のあるソフトウェア	3D Systems（Geomagic Solutions）、InnovMetric Software（PolyWorks）、Dassault Systems（CATIA V5およびSolidWorks）、PTC（Pro / ENGINEER）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）、Siemens（NXおよびSolid Edge）等

RigelScan Elite アプリケーション

1.シートの3D寸法検査 金属部分

板金部品3D寸法検査

板金部品の3Dスキャン

2.カビの摩耗と引き裂きの評価

金型の3D寸法検査

金型の摩耗と引裂きの3D解析

3.FEA用の自動車アクセサリーのリバースエンジニアリング

自動車部品のリバースエンジニアリング

オートアクセサリーのリバースエンジニアリング

私たちの利点

イノベーションは止まらない

ISO標準品質

グローバルセールスネットワーク

24時間年中無休の技術サポート

専門的なトレーニングシステム

私たちのサービス

超微細詳細スキャンを備えた使いやすい青色レーザー3Dスキャナー

技術仕様
モデル	RigelScan Elite
スキャンモード	標準モード	ファインモード
測定率	650,000測定/秒	450,000測定/秒
スキャンエリア	最大600x 550mm
レーザー光源	標準スキャン用の14本の青色レーザーライン+ 到達困難な領域用の追加の1つの青色レーザーライン+ ファインスキャン用の追加の5つの青色レーザーライン
ライトクラス	クラス2（アイセーフ）
解決	0.02mmまで
正確さ	0.02mmまで	0.01mmまで
体積精度	0.015mm + 0.035mm / m	-
体積精度+ PhotoShot	0.015mm + 0.015mm / m	-
スタンドオフ距離	300mm	150mm
被写界深度	450mm	150mm
被写界深度 @最も遠い範囲	550mm
スーパーリファレンス（オプション）	サポート
ポータブルCMM（オプション）	サポート
重さ	1kg
Dimensions	290mm x 125mm x 70mm
接続規格	USB 3.0
作業温度	-20〜40℃
作業湿度（結露しないこと）	10％〜90％
エクスポート形式	.stl、.ply、.obj、.txt、.xyz、.asc。などカスタマイズ可能
互換性のあるソフトウェア	3D Systems（Geomagic Solutions）、InnovMetric Software（PolyWorks）、Dassault Systems（CATIA V5およびSolidWorks）、PTC（Pro / ENGINEER）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）、Siemens（NXおよびSolid Edge）等
