HyperScan Plus
ZG Technology

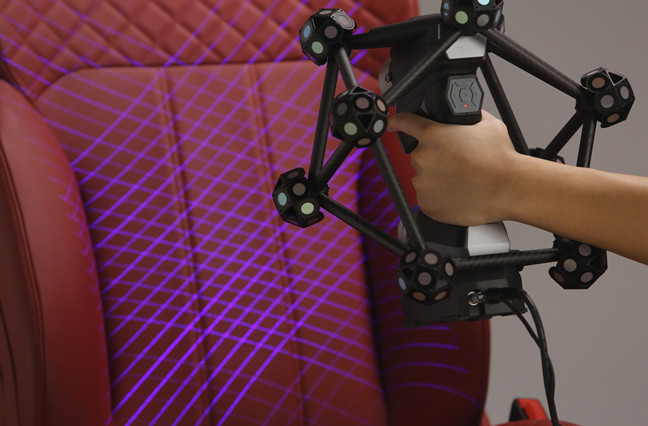

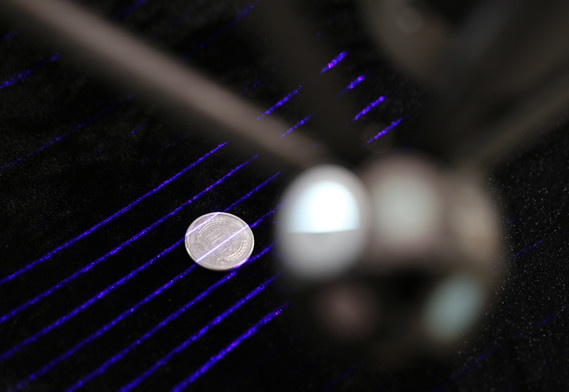

スマートオプティカルトラッキング3DスキャナーであるHyperScanPlusは、複数の動作モードを備えた青色レーザーテクノロジーを採用しています。標準のスキャンモードには、最大2,100,000測定/秒のスキャン速度の34本の青色レーザーラインが装備されており、スキャン効率が劇的に向上します。超微細スキャンモードには、オブジェクトの表面の詳細を特徴とする7本の平行な青色レーザーラインがあります。ホールフラッシュキャプチャテクノロジーは、数百のホールセンターと調整を数秒で収集できます。
| 製品の特徴 |
| 技術仕様 | |||
|---|---|---|---|
| モデル | HyperScan Plus | ||
| 測定率 | 標準モード | 2,100,000測定/秒 | |
| ファインモード | 850,000測定/秒 | ||
| スキャンエリア | 最大600x 550mm | ||
レーザー光源 | 標準スキャン用の34本の青色レーザーライン+ 到達困難な領域用の追加の1つの青色レーザーライン+ ファインスキャン用の追加の7つの青色レーザーライン | ||
| ライトクラス | クラス2（アイセーフ） | ||
| 解決 | 0.02mmまで | ||
| 正確さ | 0.025mmまで | ||
セルフポジショニングシステムの体積精度 （トラッカー付き） | 9.6m³（3.5m） | 0.060mm / m | |
| 17.6m³（4.2m） | 0.075mm / m | ||
| 体積精度 + PhotoShot | 0.044 + 0.015mm / m | ||
スタンドオフ距離 | 350mm | ||
被写界深度 | 400mm | ||
マーカーポジショニングシステム-スキャンモード （トラッカーなし） | 体積精度 | 0.02 + 0.03mm / m | |
| 体積精度+ PhotoShot | 0.02 + 0.015mm / m | ||
| マーカーポジショニングシステム-穴フラッシュキャプチャモード（トラッカーなし） | 体積精度 | 0.03 + 0.03mm / m | |
| 体積精度+ \"PhotoShot\" | 0.03 + 0.015mm / m | ||
| 重さ | 1.5kg | ||
| 接続規格 | USB 3.0 | ||
| 作業温度 | -20〜40℃ | ||
| 作業湿度（結露しないこと） | 10％〜90％ | ||
| エクスポート形式 | .stl、.ply、.obj、.txt、.xyz、.asc。などカスタマイズ可能 | ||
互換性のあるソフトウェア | 3D Systems（Geomagic Solutions）、InnovMetric Software（PolyWorks）、Dassault Systems（CATIA V5およびSolidWorks）、PTC（Pro / ENGINEER）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）、Siemens（NXおよびSolid Edge）等 | ||
| 私たちのサービス |
