世界中のほとんどの経済は、近年、気候変動や化石燃料の不足など、さまざまな要因によって引き起こされる前例のないエネルギー危機に直面しています。世界のエネルギー需要が急速に増加するにつれて、ますます多くの国がクリーンエネルギーに変わりつつあります。クリーンエネルギーの主な源の1つとして、風力発電は電力を生産するために広く使用されています。風力タービンは、刃を使用して、風の運動エネルギーを私たちが家に動かすために使用する電気に変換します。現在、より費用対効果の高い風力エネルギーを生成するために、高さと刃の長さの両方で風力タービンのサイズが増加しているため、風力タービンブレードの製造、品質管理、運用にも新たな課題があります。したがって、大規模な風力タービンブレードの作業性能を最適化するために、3Dレーザースキャナーはこれらの障害を克服するためのスマート測定ソリューションになりました。

風力タービンブレード金型の検査のために、従来の測定を使用して遭遇した課題。

ブレード金型の精度は、風力タービンブレードの製品品質を確保する上で重要な役割を果たし、風力発電の発電効率に直接影響を与えます。従来の検査方法を使用する場合、クライアントは、金型の長さが増加すると、湾曲した表面で高精度検査を実行することが困難であることがわかります。さらに、従来の手動検査方法は、大規模な風力タービンブレード金型を測定する際に、さまざまな作業環境に適応することはできません。

• 正確さ

金型の長さが増加するにつれて、従来の検査方法を使用する場合、長い検査時間と距離が長いため、高精度検査結果を得ることは困難です。複雑な構造を持つ大規模なワークピースを測定する場合、従来の接触ベースの方法を使用して、測定が困難な領域に関する詳細な情報をキャプチャすることは困難です。これにより、測定結果の寸法偏差につながる可能性があります。

• 低いポータビリティ

従来の測定方法を利用して検査作業を実施する場合、ターゲットワークを検査中に移動する必要があります。これは、大規模なワークピースを測定する場合は実行不可能です。

• 高コスト

製造業者は、従業員のスキルトレーニングに多額の投資を必要とする従来の検査のニーズに対処するのに十分であることを確認する必要があります。さらに、時間のかかる検査プロセスは、コストの増加にもつながります。

風力タービンブレードの検査のためのZGの完全な3Dスキャンソリューション

ZGは、プロフェッショナルな3Dレーザースキャナーとサービスを提供し、風力タービンブレードの検査に最適です。 フォトショット と Hyperscan。高精度、高効率、柔軟性の高い機能により、ZGの完全な3Dスキャンソリューションは、メーカーが非常に効果的に課題に取り組むのに役立ちます。

L高精度

まず、3Dスキャンされたデータの精度を確保するために、 フォトショット、ワイヤレスモジュールに埋め込まれたポータブル写真測量システムは、スキャンプロジェクト全体に全体的なフレームワークを提供するために使用され、次のスキャンプロセスの正確な位置を示します。さらに、大きな範囲の写真測量の特徴により、累積エラーを大幅に減らし、体積精度を向上させることができます。

L高効率

全体的なポジショニングを完了した後、選択します Hyperscan スキャン作業を実施します。さまざまなスキャン状況を特徴とする複数の作業モードを備えた青色レーザーテクノロジーを採用しています。開いた環境で、ブレード金型の上部と下部を圧縮する前に、標準の動的追跡モードを使用してスキャン作業を実施します。ワークショップの状態では、スキャナーは、光トラッカーZGトラックの協力により、高精度の動的測定を実現できます。

のマーカーフリースキャンモード Hyperscan 特に、大規模な風力タービンブレード金型の検査に適しています。これは、型の表面、先頭のエッジ、縁の縁を正確に測定できます。さらに、1秒あたり最大210,0000測定のスキャン速度により、HyperScanはメーカーの検査効率を大幅に改善できます。

• 柔軟性が高い

ブレード型の上半分と下半分を圧縮した後、検査は内側から実行する必要があります。限られたスペースは光学トラッカーの配置には適していないため、マーカーモードを採用します Hyperscan、これは片手操作で使いやすく、光や空間の条件によって制限されていないため、風力タービンブレード金型の設置の精度と効率が大幅に向上します。

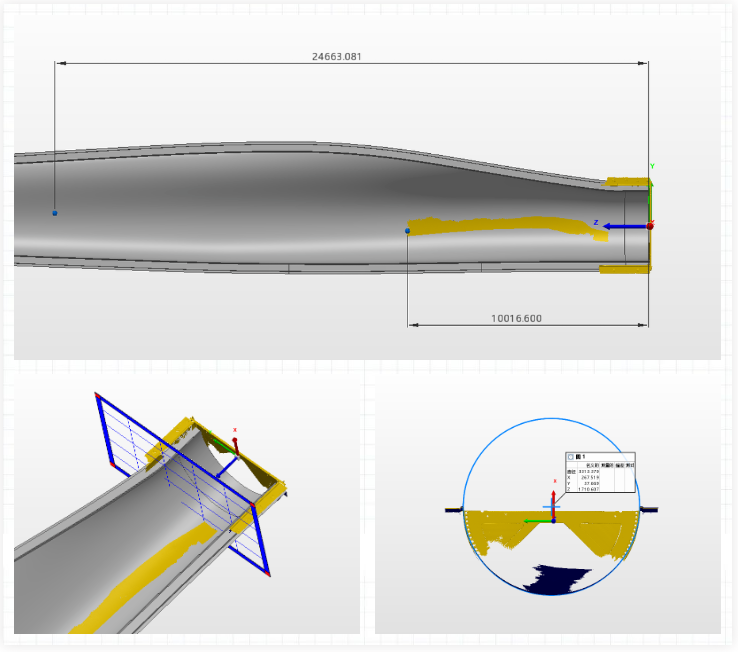

スキャン作業を完了した後、3Dデータがインラインソフトウェアにインポートされ、製品のメンテナンスと最適化の鍵となる直感的な目視検査レポートが作成されます。
