エンジニアや品質管理チームは、3D スキャンの仕様を実際の作業現場の現実に一致させるときに行き詰まってしまうことがよくあります。データシート上では完璧に見えるデバイスでも、実際の運用中には悲惨な障害が発生することに気づく場合もあります。メーカーは、厳しく管理された環境におけるミクロンレベルの精度を頻繁に自慢します。ただし、リバース エンジニアリングと計測における真のボトルネックには、ワークフローの統合、モビリティの制限、過度のセットアップ時間が含まれます。厳格な装置によって作業方法が左右されると、生産性が低下し、検査エラーが増加します。
このガイドでは、今日の製造環境を形成する基本的なスキャン テクノロジーについて説明します。基本的な光学系から最新の展開フォーム ファクターの評価に移行します。有線と無線のセットアップを比較し、追跡アーキテクチャとトラッカーフリー アーキテクチャを比較します。最終的には、ハードウェア機能を物理的なワークスペースに直接調整して、長期的な運用の成功を保証する方法を学びます。
3 つの基本的な 3D スキャン テクノロジは、レーザー三角測量、構造化光、および飛行時間であり、それぞれが異なるスケールと精度の要件に対応します。
ハードウェアのフォーム ファクターはワークフローの効率を左右します。導入方法 (固定式かハンドヘルド式) を評価することは、解像度を評価することと同じくらい重要です。
従来のセットアップでは見通し線に制限があるため、 トラッカーフリー スキャナの採用が促進されています.
ワイヤレス スキャン モジュールをハンドヘルド デバイスに 統合すると、 データ伝送の忠実度を犠牲にすることなく、作業現場でのケーブル管理の危険が排除されます。
最終的な調達は、IT コンプライアンス、校正のダウンタイム、および環境の多様性を考慮した、機能と結果のマトリックスに基づいて行う必要があります。
多くの調達チームは、個別のテクニカル シートを使用して 3D 計測機器を評価しています。彼らは最大の理論的分解能または単一点精度に重点を置いています。これらの指標には価値がありますが、忙しい製造現場での現実の成功を反映することはほとんどありません。真の機器の実行可能性を評価するには、運用指標に焦点を移す必要があります。
成功基準を定義するには、実際的な変数に注目する必要があります。データに到達するまでの時間はどれくらいですか?オペレーターは自動車のシャーシなどの限られたスペース内のコンポーネントを簡単にスキャンできますか?セットアップと撤収の時間を正確に測定する必要があります。オペレーターが 10 分間のスキャンのために三脚の設定とセンサーの校正に 2 時間を費やす場合、非常に高い精度を備えたデバイスは役に立ちません。
複雑なターゲット配置構成を必要とするテザー システムまたはデバイスは、ワークフローに深刻なボトルネックを引き起こします。エンジニアが絡み合ったケーブルを繰り返し管理する反復的な品質検査では、人件費が膨らみます。スキャンして印刷するワークフローも大きな影響を受けます。技術者が何百もの反射粘着ターゲットを大きな鋳物に貼り付けなければならない場合、貴重な時間が失われます。厳格なアーキテクチャでは、施設をツールに適応させる必要があります。最新の機敏な製造には、既存の施設に適応するツールが必要です。
よくある間違い: セットアップのロジスティクスを無視して、データシートの最大精度に厳密に基づいてハードウェアを選択する。機器は必ず実際に動作する環境でテストしてください。
3D スキャンの基礎となる物理を理解することは、マーケティングのノイズを除去するのに役立ちます。 3 つの主要なテクノロジーが産業環境を支配しています。それぞれが特定のスケール、速度、精度の要件に対応します。
レーザー三角測量は、シンプルだが非常に効果的な幾何学的原理に基づいています。スキャナは、レーザーの点または線を対象物に投影します。レーザーエミッターから既知の距離に配置されたカメラセンサーが反射角を測定します。レーザーが物体の形状上を移動すると、システムは三角関数を使用して正確な空間座標を計算します。
このテクノロジーの非常に多用途性を評価する必要があります。レーザー スキャナは、反射性の高い表面、暗い表面、または機械加工された表面で非常に優れたパフォーマンスを発揮します。従来の光学的手法は、これらの困難な材料では失敗することがよくあります。レーザー システムは、機械部品のリバース エンジニアリングに驚くほど高い精度を実現します。従来、この方法では、空間方向を維持するためにパーツ全体に広範なターゲット ドットを配置する必要がありました。ただし、高度なモデルにはスマート トラッキングが統合され、ターゲットの依存性が軽減されています。
構造化光スキャナーは、特定の光のパターン (通常はグリッドまたは一連のストライプ) を被写体に投影します。このパターンが 3 次元表面に当たると、グリッドが変形します。スキャナー内のセンサーは、これらの線がどのように歪むかに厳密に基づいて、オブジェクトの距離と形状を計算します。
これらのスキャナは、高解像度のジオメトリや有機的な形状を迅速にキャプチャするのに最適です。視野全体を同時にキャプチャするため、人間の顔、遺産の工芸品、または複雑な射出成形プラスチックのスキャンに優れています。ただし、構造化照明システムは周囲の照明条件の影響を受けやすいことで知られています。直射日光や現場の過酷な LED によって、投影されたパターンが消えてしまい、データ損失につながる可能性があります。
飛行時間技術は、光パルスが表面から反射するまでにかかる正確な時間を測定します。光の速度を知ることで、スキャナーは驚くべき信頼性で距離を計算します。 LiDAR (光検出および測距) システムは、長距離にわたってこの正確なメカニズムを利用します。
ToF は主にマクロスケール環境に対して評価します。このテクノロジーは、製造施設全体をマッピングしたり、大型の航空宇宙コンポーネントをキャプチャしたり、建築構造を調査したりすることができます。 ToF はスケールに優れていますが、レーザー三角測量や構造化光に比べてマイクロレベルの精度が低くなります。 ToF を使用して公差の大きいマイクロギアを検査することはありませんが、工場のフロア レイアウトを計画するために使用します。
3D テクノロジー クイック リファレンス ガイド
テクノロジーの種類 | 主なメカニズム | 最適な用途 | コアの制限 |
|---|---|---|---|
レーザー三角測量 | 投射されたレーザーの反射角を計算します | 光沢のある金属部品、暗い金属部品、または高度に機械加工された金属部品 | 従来はスティッキー ターゲットの配置が必要でした |
構造化された光 | 投影されたグリッドの変形を測定 | 有機的な形状と迅速なエリアキャプチャ | 周囲光の干渉に非常に敏感 |
飛行時間 (ToF) | 光パルスの反射の倍数 | 大規模な施設とマクロスケールの環境 | 小さな部品にはミクロンレベルの精度が欠けています |
適切な光またはレーザー機構を選択したら、スキャナーが 3D 空間内でどのように位置決めされるかを決定する必要があります。選択する展開アーキテクチャは、光学センサーと同じくらいセットアップ時間に大きな影響を与えます。
光学 式追跡スキャナは、 ハンドヘルド ユニットの位置を監視するために別の外部カメラ システムに依存します。ステレオ カメラ トラッカーを作業エリアに面した固定三脚に設置します。ハンドヘルド スキャナには、剛性の高い基準マーカーが付いています。トラッカーはこれらのマーカーを監視し、スキャナーの正確な位置を継続的に計算します。
このアーキテクチャにより、スティッキー ターゲットを部品上に直接配置する必要が実質的になくなります。大きなコンポーネントの準備時間を大幅に節約できます。ただし、この設定では厳しい視線制限が生じます。トラッカーに対するスキャナーの視界は、完全に遮るものがないようにする必要があります。オペレーターの腕、工場の柱、または複雑な部品の形状がカメラの視界を遮ると、データのキャプチャは即座に失敗します。オペレーターは常に三脚を調整したり部品を移動したりする必要があり、当初回避しようとしていたワークフローのボトルネックが再び発生します。
メーカーは、 視線依存性を完全に排除するために、これらの動的システムは、高度な内部アルゴリズムを利用して、リアルタイムで自己位置を設定します。多くの場合、Simultaneous Localization and Mapping (SLAM)、内部写真測量統合、スマート ジオメトリ トラッキングが組み合わされます。 トラッカーフリー スキャナを開発しました。
ここでのビジネスへの影響は甚大です。トラッカーフリーのシステムにより、セットアップ時間が大幅に短縮されます。外部カメラを調整したり、三脚の配置を心配したりする必要はありません。オペレーターは、深い空洞内、車両シャーシの下、または大きな障害物の背後をシームレスにスキャンできます。外部トラッカーを削除すると、必要な運用フットプリントが大幅に縮小します。この柔軟性は、床面積が依然として貴重な商品である混雑した製造通路では非常に貴重であることがわかります。
ベスト プラクティス: 製造現場を監査するときは、現在の検査ルーチンが直面している盲点の数を追跡します。オペレーターが車内の車内や複雑な配管アセンブリを頻繁に検査する場合、トラッカーフリーのアーキテクチャを優先することで、すぐに ROI が得られます。
モビリティは産業用 3D 計測における最後のフロンティアとして機能します。トラッカーのないシステムであっても、太いデータ ケーブルが重い処理を行うワークステーションに固定されている場合は不十分です。
テザーケーブルは、忙しい生産現場に持続的な環境危険をもたらします。太いデータ コードは、人がつまずく危険を引き起こします。これらは、大型車両や重機の周囲でのオペレーターの移動を大幅に制限します。大きな鋳物をスキャンする場合、技術者は頻繁に一時停止してケーブルをまたいだり、PC カートを引き寄せたりする必要があります。ケーブルが金属の鋭い端に引っかかるたびに、高価なハードウェアが損傷し、ワークフローが即座に停止する危険があります。処理 PC からの範囲が限られていると、最新のスキャン技術が約束する俊敏性が根本的に損なわれます。

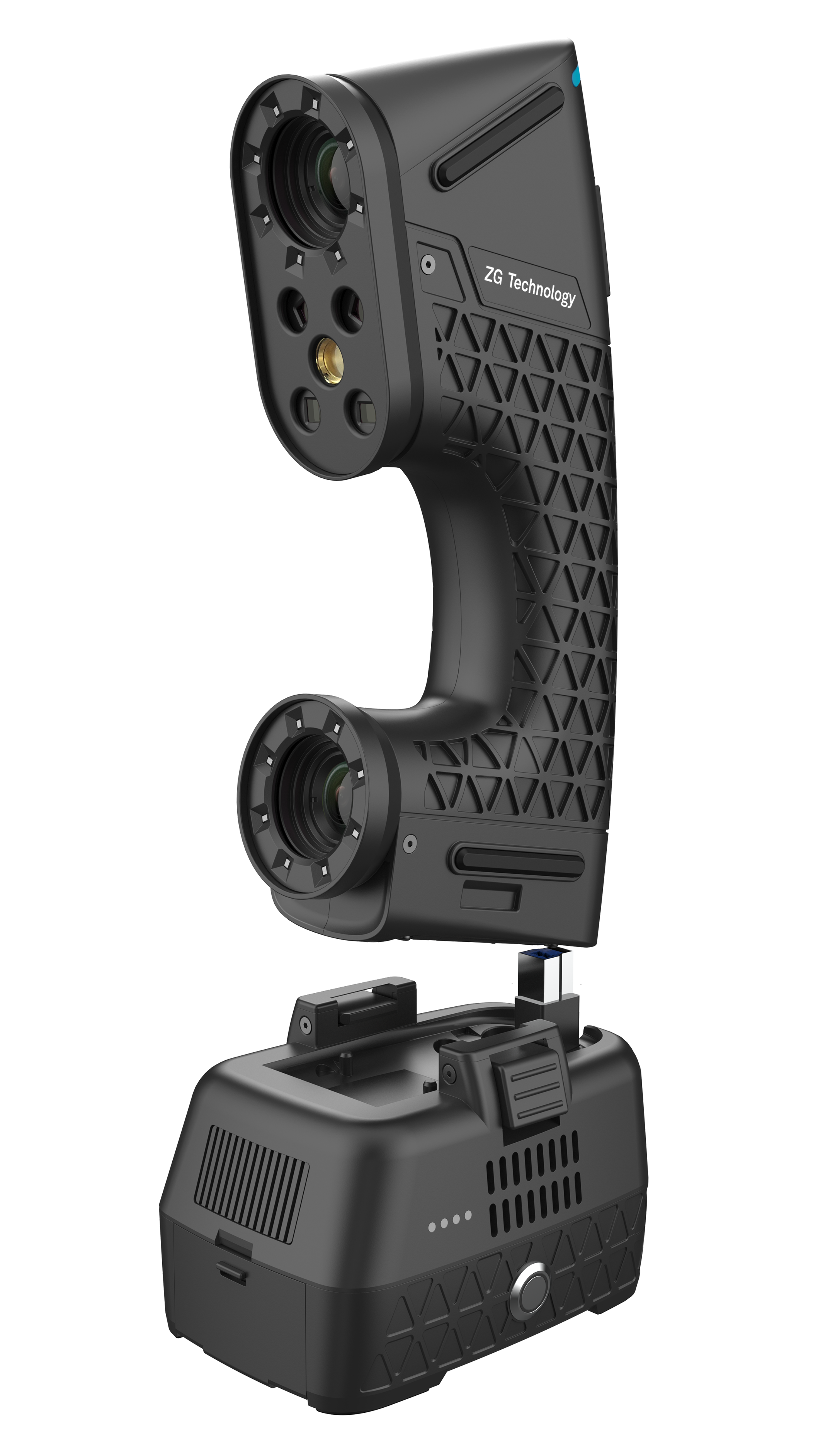

ハードウェア開発者は、専用の統合することで、これらのモビリティの問題を解決します。 ワイヤレス スキャン モジュールを スキャナ本体に直接このモジュールはインテリジェント ブリッジとして機能します。多くの場合、最初の点群処理をオンボードのエッジ コンピューティング チップにオフロードします。次に、高帯域幅の Wi-Fi 6 または独自の RF 周波数を利用して、ほぼゼロの遅延で高密度の 3D データをワークステーションに送信します。
歴史的に、計測学の専門家はワイヤレス技術に強い懐疑的な目を向けていました。初期のイテレーションでは、パケット損失、遅延、点群の侵害が発生しました。最新の産業用モジュールは、厳密なデータ保存技術によってこの問題を克服しています。高度な可逆圧縮アルゴリズムを利用しています。さらに、ローカライズされたデータ バッファリングも備えています。無線干渉によりマイクロ切断が発生した場合、モジュールはキャプチャしたジオメトリを内部メモリに一時的に保存します。数ミリ秒後に接続が再確立されると、データがシームレスにプッシュされます。これにより、重要な品質検査中にデータ破損が発生することがなくなります。
ワイヤレス ハンドヘルド スキャナ を導入すると、 従業員の物理的なエクスペリエンスが変わります。無制限の動きは、オペレーターのトレーニングの迅速化に直接関係します。新人技術者は、もつれたへその緒を管理する必要がないため、スキャン パスをより早く学習できます。さらに、ケーブルの抵抗を排除することで、数時間にわたるスキャン セッション中の身体的疲労が大幅に軽減されます。オペレーターが満足して疲労が少なくなると、より一貫性のある正確な検査レポートが作成されます。
技術理論から実際の調達に移行するには、構造化された評価フレームワークが必要です。ハードウェアの機能を、日常業務に特有の特定の課題に合わせて調整する必要があります。
個別の仕様に基づいてハードウェアを購入しないでください。次のマトリックスを使用して、テクノロジーを希望の結果に適合させます。
高精度 + 複雑な表面: トラッカーフリー アーキテクチャと組み合わせたレーザー スキャンを選択します。これにより、動きを制限することなく、暗く光沢のある機械加工部品を処理できます。
高精細 + 人間/有機的被写体: 構造化ライト システムを選択します。広い領域を瞬時にキャプチャできるため、医療アプリケーションや有機モデリングに最適です。
高モビリティ + 限られたスペース: ワイヤレス設定を選択してください。ケーブルと外部トラッカーを取り外すことで、オペレーターは狭いスペースに安全に移動できるようになります。
ハードウェアは方程式の半分にすぎません。スキャナーの独自ソフトウェアが生のメッシュ生成をどのように処理するかを評価する必要があります。エクスポート機能を評価します。 SolidWorks、PolyWorks、Geomagic などの標準 CAD または検査プラットフォームにスムーズにブリッジできますか?ソフトウェアの統合が不十分だと大きなボトルネックが生じ、エンジニアは検査を開始する前に点群を手動でクリーンアップする時間を何時間も費やすことになります。
ワイヤレス テクノロジーでは、ネットワーク セキュリティに関する考慮事項が導入されます。独自の航空宇宙形状や機密のプロトタイプ設計をスキャンすると、データの傍受により重大なリスクが生じます。無線モジュール内に組み込まれた暗号化プロトコルを評価します。システムが高度な標準 (AES-256 など) を使用していることを確認して、無線送信中にジオメトリ データが完全に攻撃されないようにします。最終候補者リストの段階では IT 部門と緊密に連携して、コンプライアンスを検証します。
最後に、隠れた運用リスクを考慮に入れます。校正周波数要件をよく見てください。作業現場の温度が変動するたびに、デバイスは長時間にわたる再校正が必要ですか?ワイヤレスユニットのバッテリーライフサイクル管理を評価します。大規模なスキャンの途中でバッテリーが切れると、ワイヤレス ツールが危険になります。ホットスワップ可能なバッテリーを備えたシステムを探してください。また、環境制限も考慮して、スキャナが作業現場の極端な温度や粉塵の多い環境に効果的に対処できるようにします。
適切な 3D 測定ツールを選択することは、データシートの解像度仕様を読み取るだけではありません。レーザー、構造化光、飛行時間型という 3 つの技術タイプを理解することは、ステップ 1 にすぎません。ステップ 2 では、導入フォーム ファクターを施設の物理的制約に合わせる必要があります。トラッカーフリーのアーキテクチャとワイヤレス モジュールを選択すると、日常のワークフローから摩擦が積極的に取り除かれます。
自信を持って前進するには、会議室での無菌的なデモンストレーション以上のものを要求してください。実際の作業現場で概念実証を開始します。社内で最も手の届きにくい部分でスキャナーをテストするオンサイト デモをリクエストしてください。ベンダーに、アクティブな機械の中でのワイヤレス データの安定性を証明するよう強制します。実際の人間工学とセットアップ時間を評価することで、製造能力を真に加速する投資を確保できます。
A: いいえ。スキャンの精度は、データ送信方法ではなく、光学センサー、内部キャリブレーション、アルゴリズムの品質に完全に依存します。最新のワイヤレス モジュールは、ローカライズされたデータ バッファリングとロスレス圧縮を利用しています。干渉によりマイクロ切断が発生した場合、スキャナはデータを内部に保存し、接続が安定すると完全に送信するため、精度の低下がゼロになります。
A: 主な利点は、見通し線の制約が完全に排除されることです。内部アルゴリズムとジオメトリ追跡を使用して自己位置決めを行うため、スキャナーを監視する外部カメラは必要ありません。これによりセットアップ時間が大幅に短縮され、運用面積が縮小し、複雑な空洞内部の奥深くをスキャンできるようになります。
A: はい、基礎となるテクノロジーが標準の構造化光ではなくレーザー三角測量を使用している場合に限ります。ワイヤレス伝送の側面は、マテリアルのキャプチャ能力にまったく影響を与えません。ワイヤレス レーザー スキャナは、テザー レーザー スキャナと同様に、暗い、反射する、重加工された金属部品を効率的に処理します。
A: ほとんどの産業用ワイヤレス スキャナは、バッテリ充電ごとに 1 ～ 3 時間の連続スキャンという現実的なベンチマークを提供します。継続的なエンタープライズ ワークフローをサポートするために、最上位システムはホットスワップ可能なバッテリー設計を利用しています。これにより、オペレータは、デバイスの電源を切ったり、アクティブなスキャン データを失うことなく、消耗したバッテリを完全に充電したバッテリと交換できます。
