物理世界をデジタル 3D モデルにどのように変換できるか考えたことはありますか? 3D スキャンがその答えであり、ヘルスケアからエンターテイメントまでの業界に革命をもたらしています。この記事では、デジタル変革の背後にある強力なツールである 3D レーザー スキャナーに焦点を当てて、3D スキャンがどのように行われるかを説明します。
さまざまなスキャン方法とそのアプリケーション、そしてこのテクノロジーがデザインとイノベーションの未来をどのように形作るかについて学びます。3D スキャンとは何ですか?
3D スキャンの核心は、オブジェクトの形状、サイズ、テクスチャをデジタル形式でキャプチャするプロセスです。センサーはスキャン デバイスを使用して物体の表面からデータを収集し、それが 3D モデルに変換されます。このモデルは、3D プリント、VR、拡張現実 (AR) などを含むさまざまなアプリケーションで使用できます。
3D スキャンは、オブジェクトの物理的特性を正確に複製できるデジタル表現を提供します。これは、さらなる処理や分析のために現実世界のオブジェクトの正確なモデルを必要とするデザイナー、エンジニア、クリエイターにとって強力なツールになります。
3D スキャンは、専用のツールとテクノロジーを使用して詳細な表面データをキャプチャすることで機能します。スキャナは信号 (通常はレーザーまたは構造化光) を発し、信号は物体で反射してセンサーに戻ります。このデータは距離と表面の詳細を計算するために使用され、オブジェクトの「点群」が作成されます。オブジェクトのすべての寸法をキャプチャするには、さまざまな角度からの複数回のスキャンが必要になることがよくあります。
センサーとカメラは、深さ、色、形状に関する情報を収集する際に重要な役割を果たします。収集されたデータは処理されて 3D デジタル モデルが作成されます。これらのモデルは通常、コンピュータ支援設計 (CAD) プログラムで表示され、さらに編集または改良することができます。
3D スキャンは、さまざまな業界で非常に貴重なツールとなっています。
● ヘルスケア: パーソナライズされた補綴物や医療インプラントを作成する場合、3D スキャンにより正確なフィット感と機能性が保証されます。
● ゲームとアニメーション: VR と AR では、現実世界のオブジェクトやキャラクターの 3D スキャンにより、デジタル環境のリアリズムが強化されます。
● エンジニアリングと製造: 企業は、リバース エンジニアリング、品質管理、製品設計に 3D スキャンを使用し、生産プロセスの精度を確保しています。
● 保存と考古学: 3D スキャンは、歴史的な遺物や記念碑の詳細なデジタル レプリカを作成することで、文化遺産の保存に役立ちます。

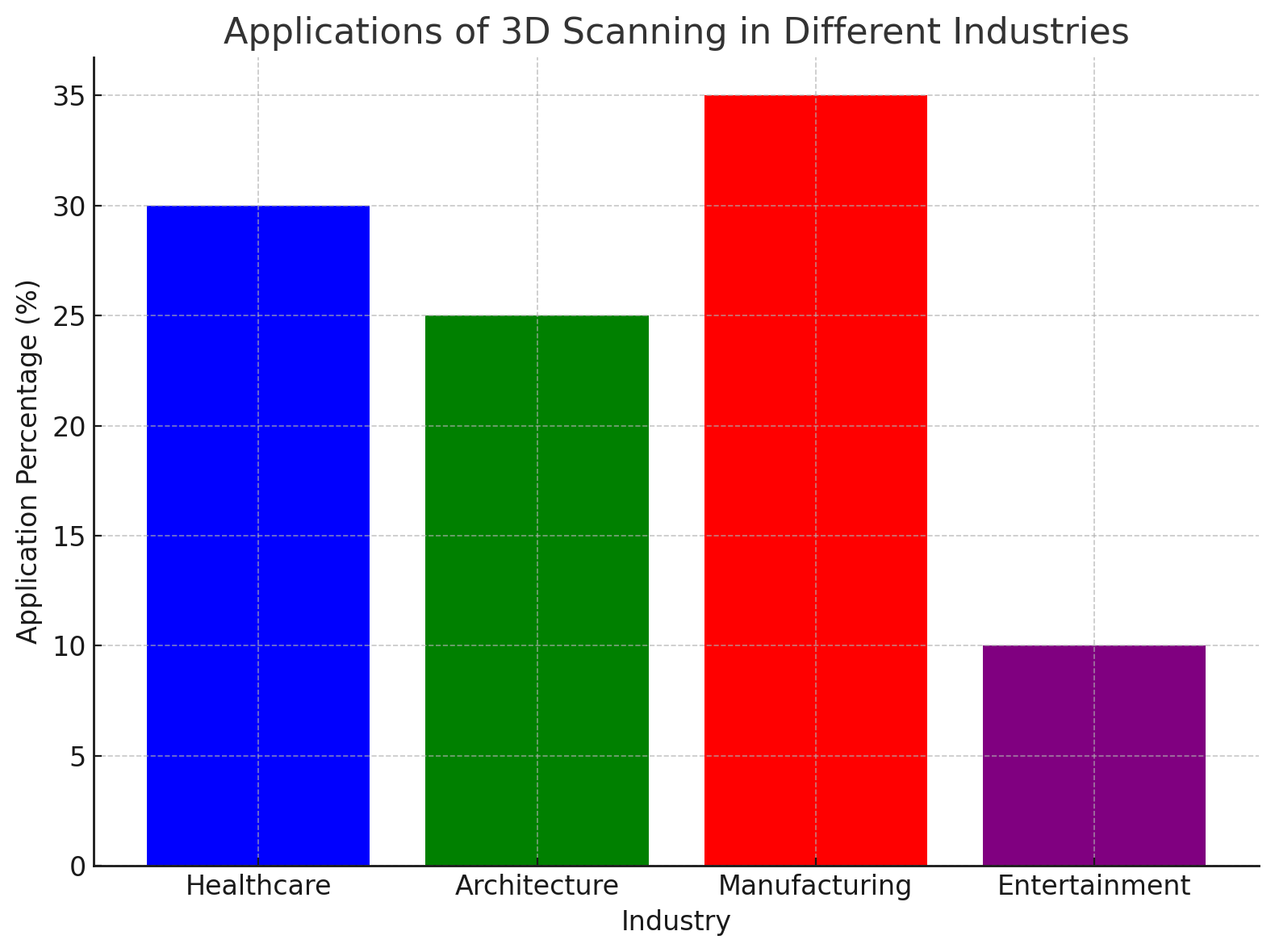

業界 | 応用 | 利点 |
健康管理 | カスタム補綴物、手術計画 | 正確でパーソナライズされたソリューション |
建築 | 建物のスキャン、改修プロジェクト | 正確な測定と設計 |
製造業 | 製品設計、品質管理 | 迅速なプロトタイピング、正確な複製 |
エンターテインメント | ビデオゲーム、VR モデリング | 現実的な環境とアバター |
3D スキャンが成功するかどうかは、準備に大きく依存します。オブジェクトをスキャンする前に、スキャンの品質を最適化するために環境を慎重にセットアップする必要があります。スキャン中の歪みを避けるために、対象物は清潔で、ほこりや破片がなく、安定した位置に置かれている必要があります。光沢のある表面または反射性の表面を持つオブジェクトの場合、反射がプロセスに干渉するのを防ぐために、マット コーティングを適用するか、別のスキャン方法を使用する必要がある場合があります。
照明も重要な考慮事項です。適切な照明により、スキャナのセンサーは、強い影を作ることなく正確な表面の詳細を検出できます。明るい環境では、スキャナーがあらゆる角度からデータを取得しやすくなり、より正確な 3D モデルが得られます。
準備が完了すると、スキャンプロセスが開始されます。 3D スキャンには、3D レーザー スキャナー、写真測量、構造化光スキャンなど、さまざまな技術が使用されます。
● 3D レーザー スキャン: 3D レーザー スキャナーは、物体の表面にレーザー ビームを照射することによって機能します。次に、スキャナーはレーザーが反射するまでの時間を測定し、正確な距離と形状データをキャプチャします。この方法は、複雑な形状であっても、高レベルの詳細をキャプチャするのに理想的です。
● 写真測量: この方法では、さまざまな角度からオブジェクトの写真を複数枚撮影します。ソフトウェアはこれらの画像をつなぎ合わせて 3D モデルを作成します。
● 構造化光スキャン: この技術では、プロジェクターを使用して光のパターンをオブジェクトに投影します。これらのパターンの歪みをカメラで捉えて 3D モデルを生成します。
3D レーザー スキャナはより正確で複雑なオブジェクトを処理できますが、用途によっては写真測量や構造化光スキャンも役立ちます。
スキャンが完了したら、収集したデータを処理して使用可能な 3D モデルを作成する必要があります。このプロセスには、データをクリーニングしてエラーや重複を除去し、さまざまなスキャンを調整し、モデルを滑らかで正確なものにするためにモデルを調整することが含まれます。生の点群データはメッシュに変換され、モデルは目的の用途に合わせて最適化されます。
データは、モデルの用途に応じて、STL、OBJ、PLY などのさまざまなファイル形式にエクスポートされることがよくあります。たとえば、STL ファイルは 3D プリントによく使用され、OBJ ファイルは仮想環境によく使用されます。
3D レーザー スキャナーは、レーザー ビームを使用してオブジェクトの形状をキャプチャする高度なツールです。このテクノロジーは、非常に詳細な 3D モデルを作成する精度が高いため、広く使用されています。他の方法とは異なり、3D レーザー スキャナは、困難な環境や複雑なデザインであっても、物体の形状とサイズを高い精度でキャプチャできます。
スキャナーはレーザー ビームを送信し、レーザー ビームが物体の表面で反射してセンサーに戻ります。レーザーが戻ってくるまでの時間を測定することで、スキャナーは距離を計算し、点群を作成します。この点群は 3D モデルに処理され、分析、設計、または複製に使用できます。
3D レーザー スキャナーの背後にあるコア テクノロジーには、レーザー三角測量または飛行時間法が含まれます。これらの方法により、スキャナーは信じられないほどの精度で距離を測定できます。レーザー ビームが表面をスキャンし、反射光が測定されて、物体の形状の正確なデジタル表現が作成されます。一部の 3D レーザー スキャナーはカラー データもキャプチャするため、より現実的なモデルを作成できます。
スキャナーは、さまざまな角度からの複数のスキャンを組み合わせることで、オブジェクトのすべての詳細を反映した完全な 3D モデルを構築できます。このプロセスは非常に正確かつ高速であるため、3D レーザー スキャナは多くの業界で好まれる選択肢となっています。
モデル | 正確さ | スキャンエリア | スキャン速度 | 価格帯 |
モデルA | 0.1mm | 3×3メートル | スキャンごとに 1 分 | 5,000ドル - 7,000ドル |
モデルB | 0.05mm | 5×5メートル | スキャンごとに 2 分 | 10,000ドル - 15,000ドル |
モデルC | 0.2mm | 2×2メートル | スキャンごとに 30 秒 | $2,000 - $4,000 |
3D レーザー スキャナは、さまざまな業界にわたって幅広い用途に使用できます。
● 建築: 建設時の状態を把握し、改修や修復のための正確な測定を可能にします。
● 製品設計: エンジニアは 3D レーザー スキャナを使用して、テストおよび生産用のプロトタイプの詳細なモデルを作成します。
● リバース エンジニアリング: 元の設計ファイルが利用できない場合、3D レーザー スキャナーを使用して部品やコンポーネントを複製します。
● 歴史的保存: 博物館や史跡は 3D スキャンを使用して遺物や建物のデジタル レプリカを作成し、将来の世代に保存します。
スマートフォン技術の進歩により、多くのアプリでユーザーが携帯電話のカメラとセンサーを使用して基本的な 3D スキャンを実行できるようになりました。スマートフォンの 3D スキャン アプリは、プロ仕様の 3D レーザー スキャナーほど正確ではありませんが、シンプルな 3D モデルを作成するための便利でアクセスしやすい方法を提供します。 Trnio や Qlone などの人気のあるアプリを使用すると、ユーザーはさまざまな角度から複数の写真を撮り、それらをつなぎ合わせて 3D モデルを形成することでオブジェクトをキャプチャできます。
これらのアプリは写真測量と同様の原理で動作しますが、モデルの作成にはスマートフォンのカメラと処理能力を使用します。 3D レーザー スキャナーほど正確ではありませんが、オブジェクトをすばやくスキャンするには便利なツールです。
スマートフォンを使用してオブジェクトをスキャンしている場合は、結果を向上させるためのヒントをいくつか紹介します。
● 影を減らし、表面の詳細を改善するために適切な照明を確保します。
● スキャン中は対象物から一定の距離を維持してください。
● スキャン時にエラーが発生する可能性があるため、反射面や透明な面のスキャンは避けてください。
スマートフォンのスキャンには、特に精度と詳細の点で限界があります。 3D レーザー スキャナーとは異なり、スマートフォンは複雑な形状や複雑なテクスチャを持つオブジェクトをキャプチャするのに苦労します。さらに、スキャン プロセスに時間がかかる可能性があり、最終モデルではさらに編集が必要になる場合があります。
プロのアプリケーションで高精度が必要な場合は、3D レーザー スキャナーに投資するのが最善です。ただし、カジュアルなスキャンや簡単なスキャンの場合は、スマートフォンが依然として実行可能な選択肢となる可能性があります。
スキャンが完了すると、生データはモデルを改良するためにいくつかの処理段階を経ます。これには、ノイズの除去、異なるスキャンの位置合わせ、位置ずれや歪みの修正が含まれます。その結果、3D プリント、仮想シミュレーション、または設計アプリケーションに使用できる、クリーンで最適化された 3D モデルが得られます。
処理後の 3D モデルは、用途に応じて STL、OBJ、PLY などのさまざまな形式でエクスポートできます。たとえば、STL は 3D プリントに最適ですが、OBJ ファイルは仮想現実 (VR) やコンピュータ支援設計 (CAD) アプリケーションによく使用されます。このモデルは、プロトタイピング、設計、デジタル環境など、さまざまなワークフローに統合できます。
テクノロジーが進化し続けるにつれて、3D スキャンはより速く、より手頃な価格で、よりアクセスしやすくなってきています。 3D レーザー スキャナーはこの革命の最前線にあり、ソフトウェアとハードウェアの進歩により効率が向上し、より微細なディテールをキャプチャできるようになりました。将来的には、さまざまな用途に 3D スキャンの導入を検討している業界にとって、刺激的な可能性が秘められています。
3D スキャン、特に 3D レーザー スキャナーは、物理オブジェクトの正確なデジタル レプリカを提供することで業界に革命をもたらしています。準備から後処理までのプロセスのすべてのステップが、精度を確保する上で重要な役割を果たします。医療、建築、製品設計のいずれであっても、3D スキャンはワークフローを強化し、設計を改善し、新たな可能性を開きます。 ZG Technology は 高度な 3D スキャン ソリューションを提供し、さまざまな業界でイノベーションと効率性を推進する高品質の結果を提供します。
A: 3D スキャンは、物理オブジェクトのデジタル表現を作成するプロセスです。形状、サイズ、テクスチャをキャプチャし、3D プリントや仮想現実などのさまざまなアプリケーションで使用できる 3D モデルに変換します。
A: 3D レーザー スキャナーは 、レーザー ビームを使用して物体の表面を測定します。スキャナーはレーザーが反射するまでの時間を記録し、物体の形状の詳細な 3D 点群を作成します。
A: 3D レーザー スキャナは、 特に複雑な形状や表面に対して、高精度かつ詳細なスキャンを実現します。建築、製品設計、リバース エンジニアリングなど、精度が必要なアプリケーションに最適です。
A: 3D レーザー スキャナは 高精度を実現し、ミリメートル単位で測定値をキャプチャします。精度はスキャナーのモデルによって異なりますが、一般的にスマートフォンや基本的なスキャン方法よりもはるかに正確です。
A: 3D レーザー スキャナは 、製品設計、歴史的保存、建築、品質管理、リバース エンジニアリングなどのさまざまな用途に使用できます。さらなる分析や生産のための詳細かつ正確なデジタル モデルを作成するのに役立ちます。
A: 3D スキャンにかかる時間は、オブジェクトのサイズと複雑さによって異なります。 使用すると 3D レーザー スキャナ を、必要な詳細レベルに応じて、スキャンに数分から数時間かかることがあります。
A: 3D スキャンのコストは、オブジェクトのサイズや使用されるテクノロジーなどの要因によって異なります。 を使用したプロフェッショナル サービスは、 3D レーザー スキャナー 提供される精度と詳細が高いため、費用が高くなる場合があります。
