巨大な産業用コンポーネントに位置決めターゲットを適用したり削除したりすることは、依然として深刻なボトルネックとなっています。技術者は、航空宇宙用の巨大なパネルや自動車のフレーム全体に接着剤のドットを配置するのに何時間も費やすことがよくあります。実際の寸法スキャンが開始される前に、貴重な生産時間が無駄になるだけです。動的光学追跡は現在、重要で実績のある代替手段を提供します。この最新のアプローチにより、手動による準備が完全に不要になります。また、活発に振動する作業現場でも、計測グレードの精度を直接維持します。

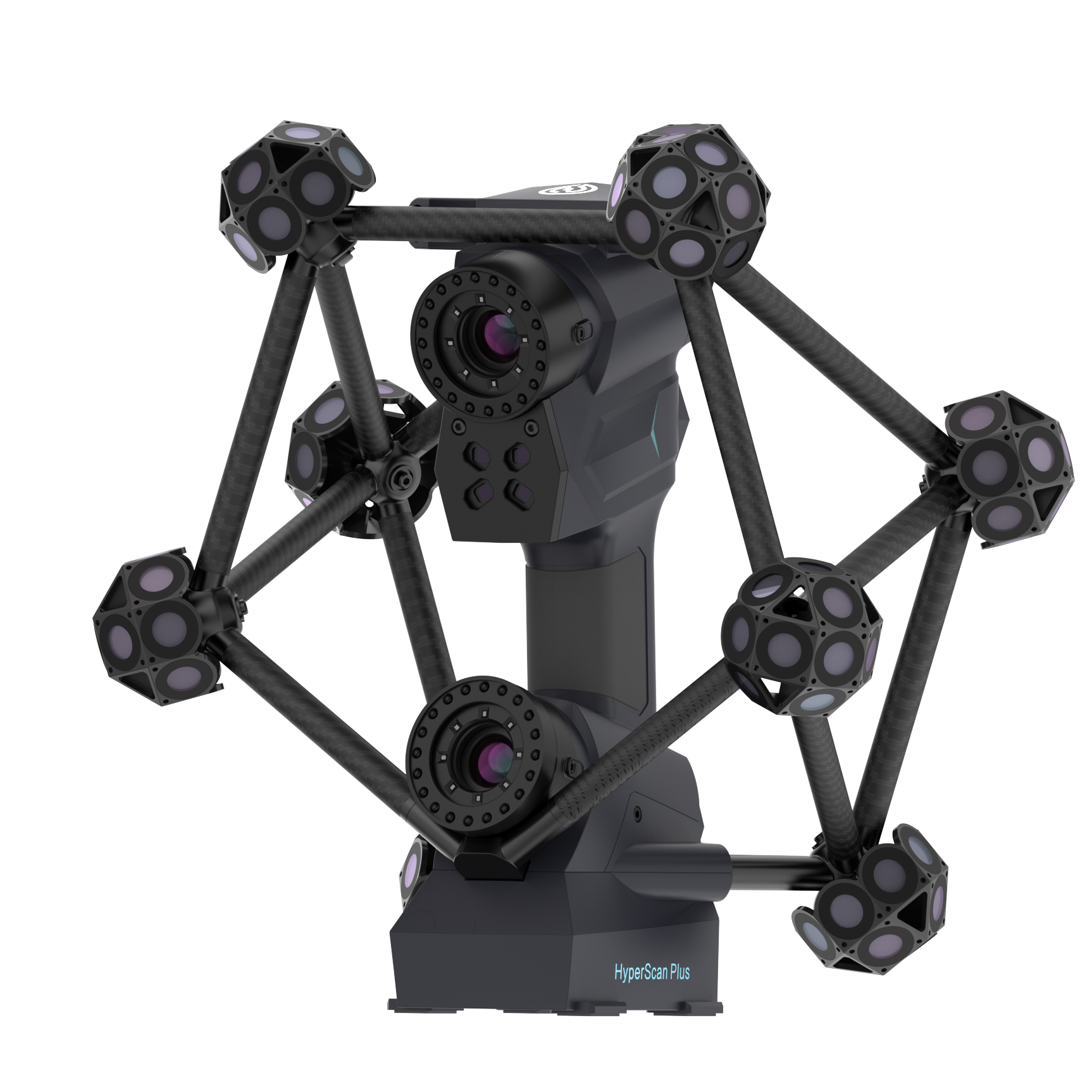

品質管理マネージャーはを評価する際に、重要な選択に直面します 、HyperScan Plus 光学式追跡 3D レーザー スキャナー。体積精度と導入速度のバランスを慎重にとる必要があります。ソフトウェアの相互運用性と環境の堅牢性も、この決定において重要な役割を果たします。この技術変革により、製造ワークフローは劇的に変化します。関係する根本的な変更を理解する必要があるだけです。マーカーフリーの追跡システムが今日の工業計測学をどのように再構築するのかを正確に探ってみましょう。
マーカーフリーの効率: ターゲット アプリケーションを排除すると、部品の準備時間が最大 80% 削減され、大規模コンポーネントの検査スループットに直接影響します。
ダイナミックリファレンス: 光学式トラッキングにより、振動や部品の動きの影響を受ける不安定な作業現場環境でも精度が維持されます。
計測グレードの精度: 航空宇宙、自動車、重機の品質管理に関する厳格な ISO 認証基準を満たすように設計されています。
実装の焦点: 導入を成功させるには、見通し要件、スキャン ボリュームの寸法、および既存の検査ソフトウェア (PolyWorks、Geomagic など) との統合を評価する必要があります。
多くのメーカーは、従来の部品準備にかかる隠れたコストを大幅に過小評価しています。ターゲットが粘着性であると、品質の高い作業が大幅に遅くなります。巨大な風力タービンブレードの場合、数千枚のステッカーを貼り付けるには数時間かかります。それらを削除するにはさらに時間がかかります。粘着性の残留物は、多くの場合、その後に強力な化学洗浄を必要とします。これらの冗長な手動ステップにより、生産サイクルが不必要に遅れます。技術者が表面を準備するためにより多くの時間を必要とするという理由だけで、稼働中の組立ラインが停止しているのをよく見かけます。
マーカーフリー スキャンは、この生産性の問題を直接解決します。一部のハイエンド産業では、物理的な表面の汚染を許容することができません。未塗装の航空宇宙用炭素繊維複合材は、接着剤の化学物質を容易に吸収します。高度に研磨された射出成形金型は、ターゲットを積極的に除去する際に傷がつきやすくなります。非接触測定では、これらの物理的リスクを完全に排除します。繊細な仕上げ部分に触れることなくコンポーネントを検査できます。
光学式追跡セットアップを導入した後の成功をどのように測定しますか?ワークフローを変更する前に、明確なベースライン指標を確立してください。
サイクルタイムの短縮: 部品の到着から最終的に生成される検査レポートまでの正確な時間を計測します。
毎日のスキャン量: シフトごとに品質管理部門を通過する大型コンポーネントの数を数えます。
再作業率: 汚れた表面や間違ったターゲットステッカーが原因で発生する誤った失敗の具体的な削減を追跡します。
よくある間違い: インストール前のワークフロー時間を文書化しないことは、依然として重大なエラーです。明確な過去のベースラインがなければ、新たに得られた効率を後から上層部に数値化することはできません。スピードの優位性を客観的に証明する必要があります。
コア システム アーキテクチャを理解すると、テクノロジーがどのようにしてこのような高精度を実現しているかが明らかになります。これは、高度なデュアルハードウェア設定に完全に依存しています。光学式トラッカーは、デジタルの目として機能する三脚上に独立して設置されています。物理的オブジェクトの周囲を移動するハンドヘルド スキャナを継続的に観察します。この相乗効果により、継続的な空間位置決めが実現します。スキャナーが 3 次元空間のどこに配置されているかを見失うことはありません。
稼働中の製造フロアは常に振動しています。フォークリフトが測定ワークステーションの前を通り過ぎます。重いプレス機が近くの地面を揺るがします。動的追跡は、これらの不安定な環境を簡単に管理します。追跡システムは、デジタル的に剛座標系を維持します。誰かが誤って部品をぶつけてしまっても、ソフトウェアが即座に補正します。トラッカーがわずかに振動した場合、動的参照によりリアルタイムで位置合わせが修正されます。この機能は、実験室の隔離が不可能な現実の産業環境にとって依然として重要です。
青色レーザー技術がこの光学フレームワークにどのように適合するのか不思議に思うかもしれません。青色レーザーは、従来の赤色レーザーよりもはるかに優れた困難な表面を処理します。光沢のある金属を簡単にスキャンできます。スキャンスプレーを使用せずに、真っ黒なプラスチックを捕捉します。ハンドヘルド ユニットはレーザー グリッドを投影して、複雑な表面の詳細をキャプチャします。一方、基地局は地球規模の空間位置を追跡します。これらは完全に連携して点群を構築します。
体積精度は距離が遠くなると変化します。物理学から完全に逃れられる計測システムはありません。 5 メートルまたは 10 メートルのスパンを超えると、精度がわずかに低下します。ただし、光学式トラッカーは、このエラーの蓄積を従来の方法よりもはるかにうまく制御します。拡張された距離範囲にわたる一般的な精度スケールを見てみましょう。
測定体積距離 | 一般的な体積精度 | 業界の寛容性の期待 |
|---|---|---|
最大3メートル | 0.020mm+0.015mm/m | 0.050mm（精密加工） |
最大5メートル | 0.020mm+0.025mm/m | 0.100 mm (自動車アセンブリ) |
最大10メートル | 0.020mm+0.035mm/m | 0.250 mm (航空宇宙構造物) |
HyperScan Plus 光学トラッキング 3D レーザー スキャナー を評価する場合は、これらのドロップオフ率を特定の内部公差と比較してください。重機の標準 ISO 要件を容易に満たします。
光学式追跡は完全に鮮明な視界に依存します。主な制限には、視線を厳密に維持することが含まれます。ベース トラッカーはハンドヘルド ユニットの位置決め LED を常に確認する必要があります。深い内部空洞や複雑な内部形状により、この視界が簡単に妨げられます。これらの一般的な障害を克服するために、いくつかの具体的な戦略をお勧めします。
トラッカーの最適な配置: パーツを見下ろすために、高い三脚でベースステーションを持ち上げます。
複数のセットアップ: トラッカーを大型車両の周囲に再配置して、隠れた死角を効率的に捕らえます。
ハイブリッド スキャン: 光学追跡が一時的に失敗する深いポケット内にのみ、局所的な粘着ターゲットを適用します。
データ パイプラインは極めて堅牢な状態を維持する必要があります。デジタル ワークフローは、生の点群をキャプチャすることから始まります。次に、独自のソフトウェアがこれらのポイントをきれいなポリゴン メッシュに変換します。次に、CAD 比較と偏差分析のためにメッシュをエクスポートします。ここでは互換性が非常に重要です。ほとんどの製造施設はすでに標準の計測ソフトウェア エコシステムを使用しています。新しいハードウェアが PolyWorks や Geomagic Control X などの実績のあるプラットフォームにスムーズに接続されるようにします。
新しい計測ツールの真の成功は、オペレータの採用によって決まります。エンジニアには人間工学に基づいた機器が必要です。重いハンドヘルドユニットは、長時間の測定作業中に手首に深刻な疲労を引き起こします。スキャナーユニットの物理重量を慎重に評価してください。追跡基地局の毎日のセットアップ時間を考慮してください。ソフトウェア インターフェイスが直観的にガイドするため、新しい技術者のトレーニングにかかる時間が大幅に短縮されます。
厳格なコンプライアンスを遵守するには、定期的な校正が引き続き必須です。航空および自動車のクライアントは、VDI/VDE 2634 などの厳格な品質監査基準を要求しています。定期的な校正チェックのしっかりしたスケジュールを確立します。重要な検査を実行する前に、認定されたアーティファクト バーを使用して追跡精度を検証します。
ベストプラクティス: 毎朝、簡単なフィールド校正チェックを実行します。所要時間はわずか 5 分ですが、完全に不正確なデータを何時間もスキャンすることを防ぎます。
光学式トラッキングツールと従来の測定ツールのどちらを自信を持って選択するにはどうすればよいですか?測定量の厳しい制約に対して、スキャンの柔軟性を慎重に評価する必要があります。
従来の多関節アーム座標測定機は、驚くべき精度を提供します。ただし、測定アームには厳しい物理的制限があります。通常、彼らは快適に2〜3メートルしか届きません。大型車両のシャーシを検査するには、ベース アームを繰り返し飛び越える必要があります。手動でリープフロッグを行うたびに、数学的エラーが積み重なることになります。光学式トラッキングは、はるかに広いエリアをネイティブにカバーします。巨大な航空宇宙コンポーネントを、立ち止まることなく自由に歩き回ることができます。
また、追跡システムと標準のスタンドアロン ハンドヘルド スキャナを対比する必要があります。ハンドヘルド システムでは、集中的な手動ターゲット アプリケーションが必要です。粘着ドットに継続的にお金を費やします。さらに重要なのは、これらの小さな点を配置するために、高価なエンジニアリング労働時間を費やすことになります。追跡システムには、事前に多額の初期ハードウェア投資が必要です。それでも、部品の準備に伴う繰り返しの手作業の負担は完全に排除されます。労働力の高い環境では、このワークフローの変化から大きなメリットが得られます。
理想的な施設のユースケースを明確に特定します。多品種少量の大型部品を扱う施設では、最も早いワークフローの収益が得られます。厳格な品質管理環境では、マーカーフリーのスキャンが非常に有利になります。未塗装の複合材と繊細なデザインのプロトタイプがここに完璧にフィットします。逆に、小さなデスクトップ部品を検査する静止した実験室環境では、動的追跡は必要ありません。シンプルなデスクトップ スキャナは、これらの固定アプリケーションにはるかに適しています。
計測ワークフローから物理マーカーを削除すると、非常に大きな戦略的価値が生まれます。検査サイクルを大幅に短縮します。傷つきやすい表面を有害な接着剤による汚染から守ります。技術者は、ステッカーを貼る代わりに、コンポーネントを実際に測定することに貴重な時間を費やします。製造プロセス全体がよりスムーズかつクリーンになり、大幅に高速化されます。
意思決定者は、物理的な概念実証スキャンを要求して、断固とした行動を取る必要があります。追跡装置を自社の作業現場に直接持ち込みます。現在の在庫の中で最も困難な、反射性の高い、または大規模なコンポーネントを選択します。複雑な形状の周囲で見通し線の実現可能性を物理的にテストします。標準的で不完全な工場照明の下でマテリアル キャプチャの品質を検証します。 評価することで、機能の究極の証拠が得られます。 HyperScan Plus 光学トラッキング 3D レーザー スキャナを 現実の環境で
A: このシステムは、高度な青色光技術と調整可能なレーザー強度を組み合わせて利用しています。青色レーザーは波長が短いのが特徴で、光沢のある金属や機械加工された金属上に鮮明なプロファイルを生成します。ソフトウェアは露出を動的に調整して明るい反射を軽減します。くすみスプレーを使用せずに、きれいなスキャンを実現します。
A: システムはデータ収集をただちに一時停止します。ただし、回復はほぼ瞬時に行われます。スキャナをトラッカーの視野に戻すと、ソフトウェアはデータ ストリームを自動的に再接続します。手動で再起動することなく、新しいデータを既存の座標系にシームレスにつなぎ合わせます。
A: はい、リープフロッギングと呼ばれるプロセスを通じてボリュームを拡張できます。参照エリアをキャプチャし、トラッカー ベース ステーションを移動し、共通の参照点を使用して再調整します。リープフロッグでは体積精度がわずかに低下しますが、ダイナミック トラッキングではこの誤差が最小限に抑えられ、偏差が大きな部品の公差内に十分に収まります。
A: システムは、一般的な作業現場の温度範囲全体で確実に動作します。ダイナミックリファレンスにより、部品のわずかな熱膨張が継続的に補正されます。トラッカーは標準的な工場照明を無視して、アクティブな LED 信号と青色レーザー周波数を特別に分離するため、周囲照明の変化がパフォーマンスに影響を与えることはほとんどありません。
