製造業者は、巨大な工業用部品にターゲット ステッカーを貼り付けたり剥がしたりするのに、数え切れないほどの時間を費やしています。オペレーターは常に光学トラッカーのセットアップに取り組んでいます。彼らは、混雑した店舗フロアで視線の遮断と毎日戦っています。複雑なリバース エンジニアリングと迅速な品質管理の両方のために、即時取得スキャンが必要です。厳格な物理的制約は、生産の俊敏性を積極的に妨害します。業界全体でマーカーレス測定テクノロジーへの移行が見られます。これらはまさにこのワークフローのボトルネックを解決します。 を評価すると、 MarvelScan トラッカーフリー マーカーフリー 3D レーザー スキャナー 単なるハードウェアのアップグレード以上のことが明らかになります。バイヤーはこれを使用して、計測グレードの精度と要求の厳しい運用スケジュールのバランスをとります。このガイドでは、インサイドアウト追跡によって準備作業がどのように軽減されるかを学びます。主要な評価基準を詳しく説明します。マーカーレス ワークフローが特定の製造現場の環境に適合するかどうかを確認できます。最後に、参照マーカーを完全に放棄するという実際的な実装の現実を発見します。
ゼロプレップ効率: 労働集約的なリファレンスマーカーの適用を排除し、外部光学トラッカーの視線制限を回避します。
計測学グレードの信頼性: 高度な内蔵写真測量と洗練された追跡アルゴリズムにより、高い体積精度を維持します。
ワークフローの統合: 大規模で複雑な形状 (航空宇宙、自動車、重鋳物など) の場合、パーツからメッシュまでの時間を最大 80% 短縮します。
評価の真実: マーカーフリーとして販売されていますが、このシステムが特定の使用例に適合するかどうかを判断するには、表面形状の要件を理解することが重要です。
従来、ハンドヘルド スキャナでは、厳密で骨の折れる部品の準備が必要でした。航空宇宙の翼や重い鋳鉄製のエンジン ブロックなどの巨大な形状に何千もの粘着マーカーを適用するのに何時間もかかります。その後、それらを削除するためにさらに時間がかかります。この隠れた労働により、高給取りのエンジニアリング リソースが大幅に消耗されます。トラッカーベースのセットアップでは、測定ゾーンの周囲に厳格な物理的境界が課されます。オペレーターがカメラ リグとプローブの間に入ると、見通し線が切れて進行が止まります。さらに、これらの外部トラッカー システムは、製造現場の膨大な設置面積を消費します。専用の遮断された検査ゾーンが必要です。
アップグレードが成功すると、この準備時間が大幅に短縮されます。ただし、標準計測のコンプライアンスを犠牲にすることはできません。現代の生産では、光学 3D 測定システムを規定する VDI/VDE 2634 Part 3 のような厳格なベンチマークに達する機器が必要です。成功基準は、物理的な制約をうまく取り除きながら、ハイエンドの精度を維持できるかどうかにかかっています。マーカーフリー スキャンへの移行は、下流の検査においてデータが完全に信頼できる場合にのみ意味があります。
これらの制約を取り除くと、動的で多用途なスキャンが可能になります。従来の三脚リグでは確認できない狭い車内を簡単にデジタル化できます。稼働中の製造ラインに沿って狭い歩道を進みます。かさばる機器を施設内で運ぶ必要はもうありません。従来のワークフローでは、いくつかの無駄な手順を実行する必要がありましたが、マーカーレス テクノロジによって排除されます。
表面の洗浄と強力な化学的脱脂。
大規模で複雑な物理的ジオメトリ全体に手動でマーカーを適用します。
基準点の損傷を避けるために設計された慎重なスキャン ルーチン。
スクレーパーを使用した、スキャン後のマーカーの除去。
化学残留物が後続の塗装またはコーティングプロセスを台無しにするのを防ぐための二次表面洗浄。
洗練されたマーカーレス システムにアップグレードすると、チームはこれらの冗長なフェーズを完全にバイパスできます。スキャナーをつかんで部品に向けると、すぐに実用的なデータが得られます。

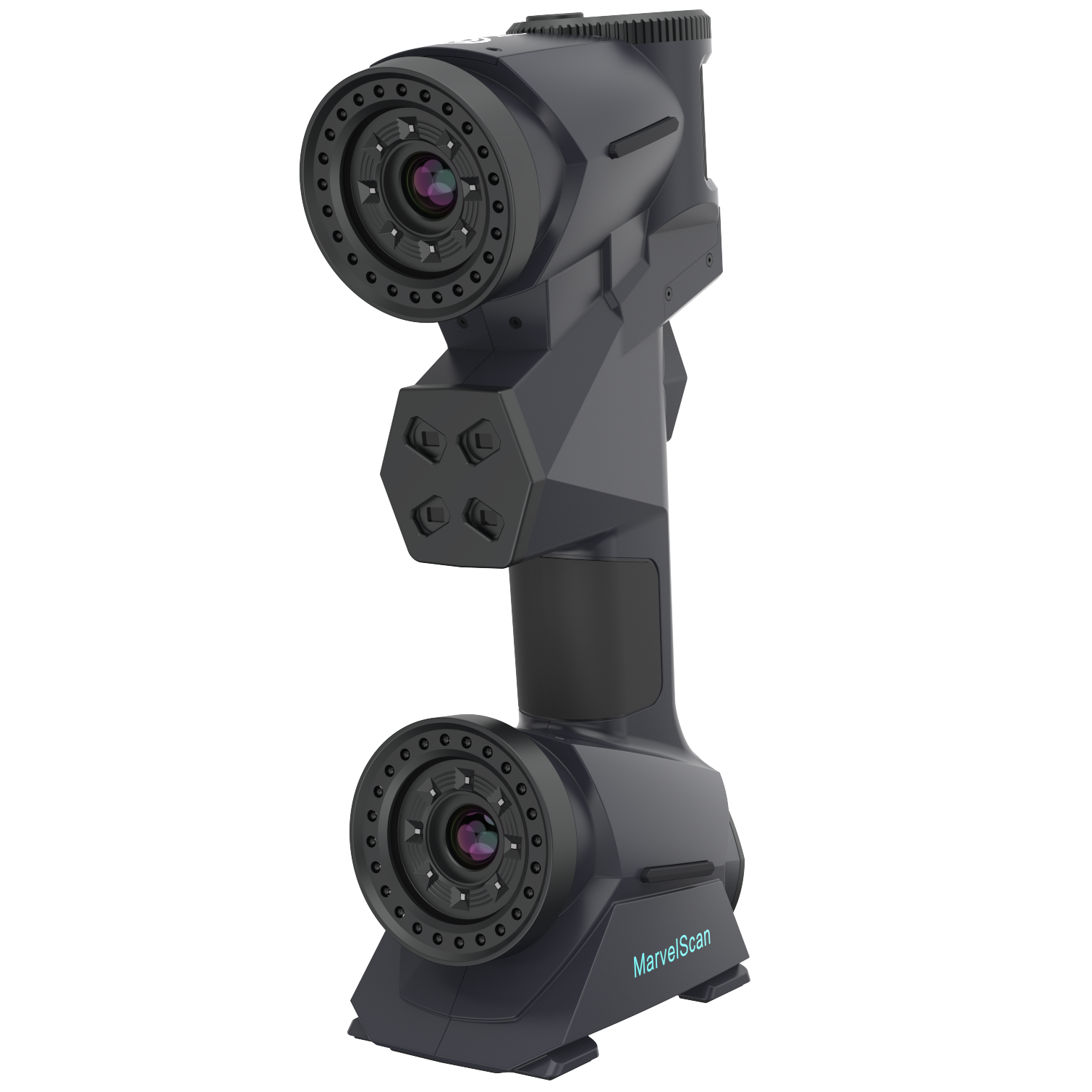

ほとんどの光学式トラッカーはアウトサイドイン アーキテクチャに依存しています。固定外部カメラが局所的なスキャンプローブを追跡します。 MarvelScan トラッカーフリー マーカーフリー 3D レーザー スキャナーは、 このパラダイムを完全に覆します。高度なインサイドアウト追跡手法を利用しています。内部カメラは物理部品の幾何学的特徴を継続的に読み取ります。このユニークなジオメトリを瞬時に処理して、3D 空間内でデバイスの向きを調整します。これは、SLAM (Simultaneous Localization and Mapping) テクノロジーと同様に機能しますが、サブミリメートルの計測アプリケーション向けに最適化されています。
複数の交差する青いレーザー十字が、信じられないほどの表面の詳細をキャプチャします。青色光は、従来の赤色レーザーよりも波長がはるかに短いのが特徴です。光沢のある表面、反射する表面、または真っ黒な表面を簡単に処理できます。面倒なスキャンスプレーを完全に回避できます。この特定の青色レーザー設定の主要な運用上の利点は次のとおりです。
鋭いエッジや複雑な機械的曲線における優れたメッシュ解像度。
非常に暗い金属仕上げや反射性の高い金属仕上げに適した高コントラストの適応性。
エアロゾル現像剤スプレーが作業現場を汚染することなく、よりクリーンな作業環境を実現します。
信号対雑音比が強化され、よりクリーンな生の点群が得られます。
大きなオブジェクトは通常、距離の経過とともに誤差が蓄積されます。 3 メートルの自動車シャーシ フレームをスキャンすると、多くの場合、体積のドリフトが発生します。 MarvelScan は、統合された写真測量システムを通じてこれを防ぎます。大きなオブジェクト全体にわたるグローバルな空間位置を自律的にロックします。これにより、測定枠組みが確保されます。外部スケール バー キットを使用せずに、大規模な航空宇宙鋳造品や重機コンポーネント全体で非常に厳しい公差を維持できます。
板金部品と機械加工部品には重要な穴座標が含まれています。従来、これらを捕捉するには膨大な時間がかかりました。内蔵のホール フラッシュ テクノロジーにより、これらの座標を瞬時にキャプチャします。スキャナは特定の光パターンを点滅させます。複数の穴の中心を同時に測定し、板金検査ワークフローを劇的に加速します。
2メートルを超える大型部品には厳密なずれチェックが必要です。スキャン速度と体積精度を慎重に評価する必要があります。標準的なトラッカー設定は、大規模なボリュームにわたって非常に優れたグローバル精度を維持します。スキャナー内に組み込まれた写真測量は、この機能に匹敵します。体積偏差を制御不能にすることなく、迅速なデータ収集を実現します。メトリクスを評価するときは、常に最大の標準部分を超える長さの偏差データを要求してください。
私たちは、特徴のない表面上の警告に率直に対処し、信頼を構築する必要があります。マーカーフリー技術には実際的な物理的限界があります。大きな、完全に平らな、または特徴のない表面は、追跡アルゴリズムに課題を与えます。完全にブランクの板金パネルには明確な形状がありません。スキャナーは、特徴のない平面上でその空間位置を効果的に固定することができません。このような特定のケースでは、依然としてスパース マーカーが必要になる場合があります。追跡を維持するために、磁気ブロックのようなランダムな幾何学的補助をパーツの周囲に配置することもできます。ここでの透明性により、ツールを正しく導入し、エンジニアリング チームに現実的な期待を設定することが保証されます。
製造現場は常に環境ストレスにさらされています。重いスタンピングプレスは激しい振動を引き起こします。ベイドアが一日を通して開くと、周囲の照明が変化します。午前と午後の勤務では気温が大きく変わります。厳格なトラッカー システムはここで失敗することがよくあります。三脚がぶつかったり、温度によってリグが変化したりすると、簡単にキャリブレーションが失われます。スタンドアロンのハンドヘルド スキャナは、はるかによく適応します。オペレーターに合わせて滑らかに動きます。稼働中の製造現場で直接信頼性の高い結果が得られるため、気候制御されたラボに重い部品を運ぶ必要がなくなります。
レガシーブランドの光学トラッカーシステムは、特定の重工業部門を支配しています。非常に優れた精度を提供します。ただし、大規模な物理的設置面積が必要です。移植性が大幅に制限されます。航空機の胴体や船体のような大きな構造物内で作業するオペレーターは、見通し線の制限によりストレスを感じます。さらに、これらの複雑なリグの初期資本支出は依然として非常に高額です。
直接の競合他社も同様のマーカーなしの約束を提供しています。代替のハンドヘルドを評価するときは、ネイティブ ソフトウェア エコシステムを中心に比較を組み立ててください。生のスキャン速度を確認します。通常、1 秒あたりのライン数または 1 秒あたりのポイント数で測定されます。究極のメッシュ解像度機能を比較します。最後に、独自の追跡アルゴリズムを厳密にテストします。非常に光沢のある表面や滑らかな遷移に遭遇した場合、すべてのマーカーレス アルゴリズムが同等に機能するわけではありません。
エンジニアリングバイヤーに論理的な最終候補者リストのフレームワークを提供します。移植性がワークフローを促進する場合は、トラッカーフリーおよびマーカーフリーのシステムを選択してください。セットアップ速度がプロジェクトの成功を左右する場合に優れています。逆に、繰り返しが多く特徴のないジオメトリをスキャンする場合は、従来のトラッカーを使用してください。同一のフラット パネルの検査を自動化する固定ロボット セルは、多くの場合、従来の外部追跡パラダイムの恩恵を受けます。
これらの評価パラメータを簡単な比較表にまとめて、計測ハードウェアの決定を明確にすることができます。
システムタイプ | 携帯性 | 準備時間の要件 | 見通し線の制限 | 理想的な製造現場の使用例 |
|---|---|---|---|---|
従来の光学式トラッカー | 低 (重い三脚) | 高 (リグのセットアップとキャリブレーション) | はい (厳密に施行) | 固定ロボットセル、巨大なオープンベイ |
従来のハンドヘルド (マーカー) | 高い | 非常に高い (ステッカー貼り付け) | いいえ | 小さな部品、複雑な形状、限られた予算 |
トラッカーフリー / マーカーフリー | 非常に高い | ゼロから最小へ | いいえ | 大型の複雑な部品、狭いスペース、迅速な QC |
新しい計測ハードウェアの導入には、すぐに使える特有の現実が伴います。標準のクイック スタート手順からすぐに実行できます。初期展開フェーズには、ワークステーション グレードのラップトップへの高スループット ドライバーのインストールが含まれます。認定された追跡可能なアーティファクトを使用して、ベースライン キャリブレーション ルーチンを実行します。これらの最初の手順により、システムがローカルで工場仕様を満たしていることが確認されます。適切な温度順応が重要です。ベースライン キャリブレーションを実行する前に、スキャナを作業現場の周囲温度に調整します。
ネイティブ ソフトウェア パイプラインを厳密に評価する必要があります。スキャナ ハードウェアは生の点群をキャプチャします。ソフトウェアは実用的なポリゴン メッシュを生成します。平面、円柱、球などの重要な特徴抽出を処理します。下流の検査プラットフォームへのシームレスなエクスポート機能が必要です。 Geomagic Control X、PolyWorks Inspector、SolidWorks の統合は、本格的なエンジニアリング チームにとって交渉の余地のないものです。ネイティブ ソフトウェア スイートはこの移行を合理化し、エッジの忠実性を失うことなくファイル サイズを管理しやすい状態に保つスマート デシメーション ツールを提供します。
オペレーターの採用により、トレーニングの本当の負担が明らかになります。マーカーを配置しないと、トレーニングの焦点が完全に変わります。面倒な準備作業やステッカーの間隔のロジックを教える必要はもうありません。オペレーターに最適なスキャン技術をトレーニングします。彼らは、最大限の特徴を捕捉するためにスキャナーの角度を付ける方法を学びます。彼らは、ラップトップ画面上のリアルタイム レンダリングを読み取ることに重点を置いています。ソフトウェア処理と検査レポート生成の習得により多くの時間を費やします。このパラダイムシフトがチームを向上させます。彼らは肉体的な準備労働者から、高度なスキルを持った計測技術者に変わります。
このスキャン技術は、膨大な準備時間によって妨げられている生産チームに非常に効果的なソリューションを提供します。複雑で機能豊富な部品に、何時間もかけて手作業でステッカーを貼り付ける必要はもうありません。外部トラッキング リグの物理的制限を完全に回避します。品質管理チームは製造現場全体でこれまでにない機動性を獲得し、欠陥を即座に発見します。
行動指向の次のステップが最も重要です。仕様書外の計測ハードウェアを単独で購入しないでください。意思決定者には、カスタムのライブ デモをリクエストすることを強くお勧めします。独自のベンチマーク パーツを使用します。具体的には、施設内にある困難なコンポーネント、反射率の高いコンポーネント、または巨大なコンポーネントをスキャンするようベンダーに依頼してください。マーカーフリー追跡の主張をご自身で確認してください。結果として得られるメッシュ データが既存の検査ソフトウェア エコシステムに直接統合されるようにします。
A: ほとんどの複雑なジオメトリをマーカーなしでスキャンしますが、大きく、完全に滑らかで、特徴のない表面は追跡アルゴリズムの課題となります。巨大な平らな板金パネルや完全な球体の場合でも、継続的な追跡を維持するために、近くに配置された最小限の基準点や幾何学的補助が必要な場合があります。
A: 非常にうまく処理されます。複数の交差する青色レーザー十字は、古い赤色光スキャナーや構造化光スキャナーよりもはるかに優れて、高コントラスト、暗い、高反射の表面を管理します。これにより、通常、面倒な現像剤スプレーの必要性が完全に排除されます。
A: はい。このシステムは、車両のシャーシや大型鋳物に対しても高い精度を維持します。独立した内蔵写真測量モジュールを利用します。このモジュールはグローバル空間座標を自律的にロックし、大規模な物理測定全体での体積ドリフトを効果的に最小限に抑えます。
A: リアルタイムのアルゴリズム追跡には、堅牢な処理能力が必要です。ハイエンドの専用 GPU と十分な RAM を搭載したワークステーション グレードのラップトップを使用する必要があります。これらの仕様は、大規模なデータ スループットとリアルタイム メッシュ レンダリングを遅延なくスムーズに処理します。
