1。 写真測量とは何ですか？

写真測量という用語は、プロイセンの建築家Albrecht Meydenbauerによって造られました。これは、1867年の記事「Die Photometrographie」に登場しました。電磁放射画像およびその他の現象の写真画像とパターンの解釈。

写真測量には多くのバリエーションがあります。 1つの例は、2次元データ（つまり、画像）からの3次元測定値の抽出です。たとえば、写真の画面に平行な平面上にある2つのポイント間の距離は、画像のスケールがわかっている場合、画像上の距離を測定することで決定できます。

今日、この種の写真測量は重要な役割を果たしており、で広く使用されています 3Dスキャンスキャナー、特に大規模なワークピースのスキャンのために、効率と精度を劇的に改善するのに役立ちます。

2。 大きなワークピースをスキャンするときに、写真測量が必要なのはなぜですか？

大規模なワークピースのスキャンは常に多くのメーカーにとって問題であり、明らかである理由は大きすぎます。マーカーをで使用する場合 3Dスキャンシステム、マーカージョイントの時間の増加は累積エラーにつながり、したがって精度が低くなります。

ワークピースのサイズが1.5mを超え、高精度測定が必要な場合は、写真測量システムを使用することをお勧めします。 3Dスキャナーを使用すると、写真測量システムは累積エラーを減らし、精度を大幅に向上させるのに役立ちます。

3。 写真測量はどのように機能しますか？

3.1 写真測量の実用原理

最初のセッションで述べたように、写真測量測定は2D画像から3Dデータを抽出できます。そのため、参照距離でワークピースの写真を撮ることで表面のマーカーをキャプチャでき、マーカーが計算されます。その後、3Dスキャンシステムで使用されます。このマーカーデータの精度は、3Dスキャンスキャナーによってキャプチャされたマーカーの精度よりもはるかに高くなります。

写真測量の動作原理

3.2 写真測量の典型的なワークフロー

• まず、3Dスキャンシステムの典型的なワークフローと同様に、マーカーをワークピースに配置する必要があります。

• 第二に、2D画像のスケールは2D画像から3Dデータを抽出するために必要であるため、ワークピースの上またはその近くのスケールとしてチェックバーを配置する必要があります。チェックバーのデータは既に知られているため、マーカーデータをそれに応じて計算できます。

チェックバー

• 第三に、ワークピースの表面のマーカーの写真を中央から端まで撮影して、ワークピースを完全に覆う

• 最後に、撮影した写真を3Dソフトウェアに入力し、その後の使用のためにマーカーデータを計算します。

4。 ZGはどのように役立ちますか？

写真測量を使用して大きなワークピースをスキャンするために、ZGテクノロジーはさまざまなアプリケーションに従って異なるソリューションを提供できます。

Photoshot Liteは、パーツのキャストなどの大規模なサイズのワークピースのほとんどに適したプロの写真測量システムです。それは携帯用で軽量であり、その体積精度は最大0.020mm/mです。

フォトショットライト

Photoshot Maxは、飛行機、風力タービンブレード、マイニングマシンなどの特大オブジェクトに適したワイヤレスフォトグラミングシステムです。精度は0.015mm/mまで、WiFi 5GテクノロジーではPhotoshot Maxが送信できます。データワイヤレスでは、測定範囲と効率を劇的に改善できます。

Photoshot Max

写真を撮るPhotoshot Max

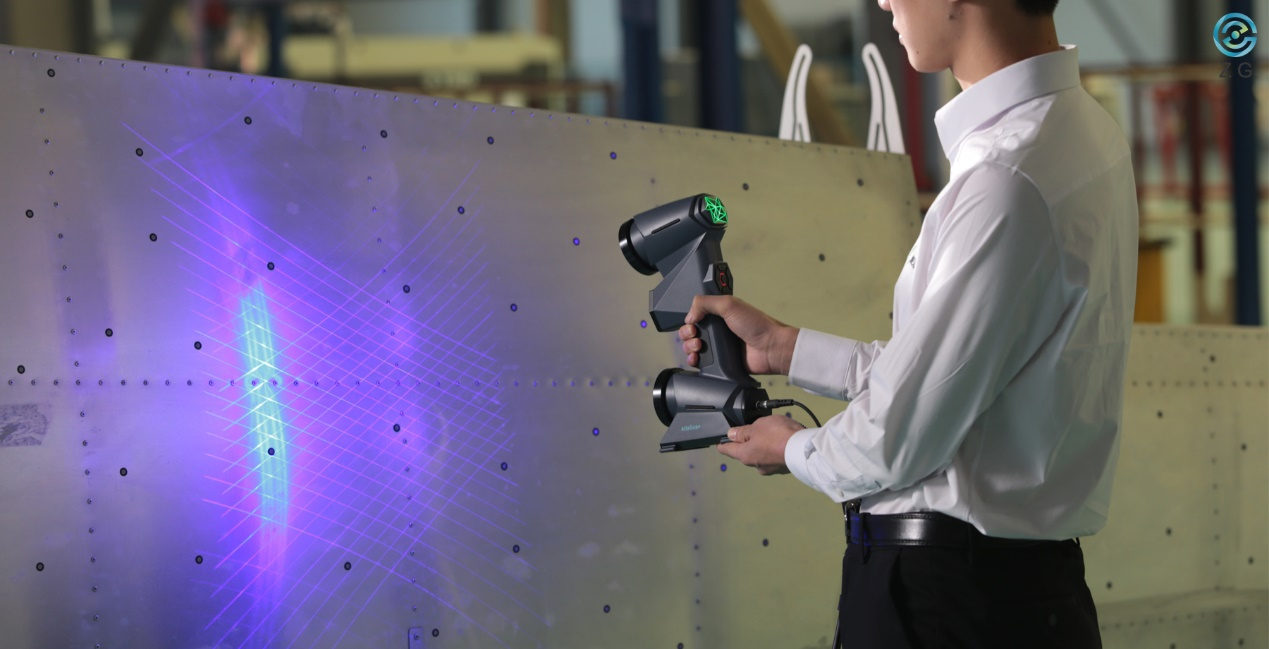

写真測量システムに加えて、適切な3Dスキャナーもスキャンプロセスに重要です。効率を向上させるには、ワイドレンジモードの3Dスキャナーを強くお勧めします。たとえば、Atlascanを使用すると、スキャンエリアは最大600×550mmである可能性があります。これは、通常の3Dスキャナーよりも間違いなく優れた選択です。

Atlascanワイドレンジモード

ZG Technologyは、大規模なワークピースだけでなく、あらゆる種類のオブジェクト向けに、8年以上にわたってプロフェッショナルな3Dソリューションを提供してきました。私たちはあなたにあなたのアプリケーションのソリューションを提供したいと思っています。今日の専門家に相談して、3Dスキャンテクノロジーと、彼らがあなたのビジネスに長期にわたる影響を与える方法についてもっと知りたいと思います。
